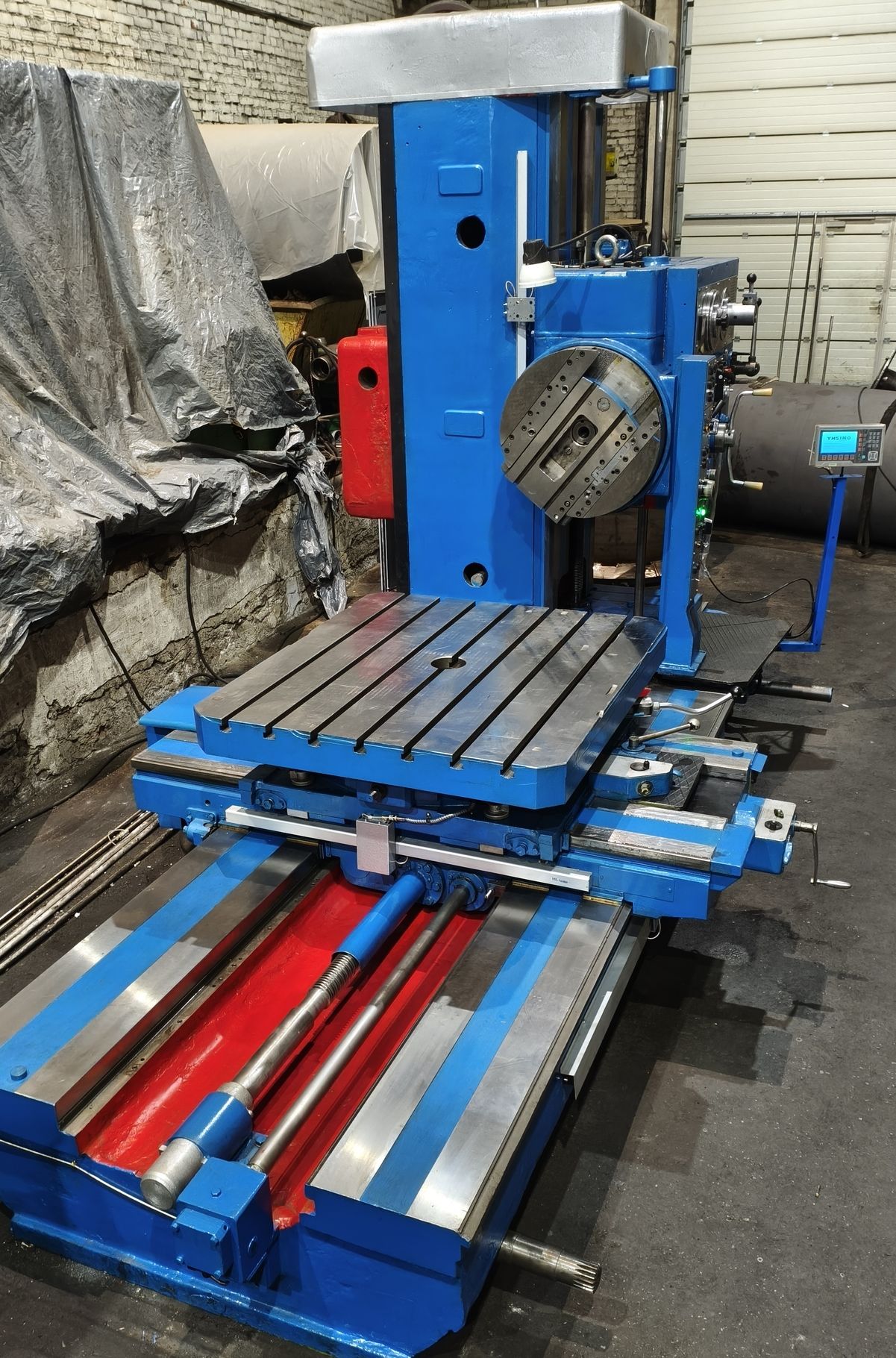

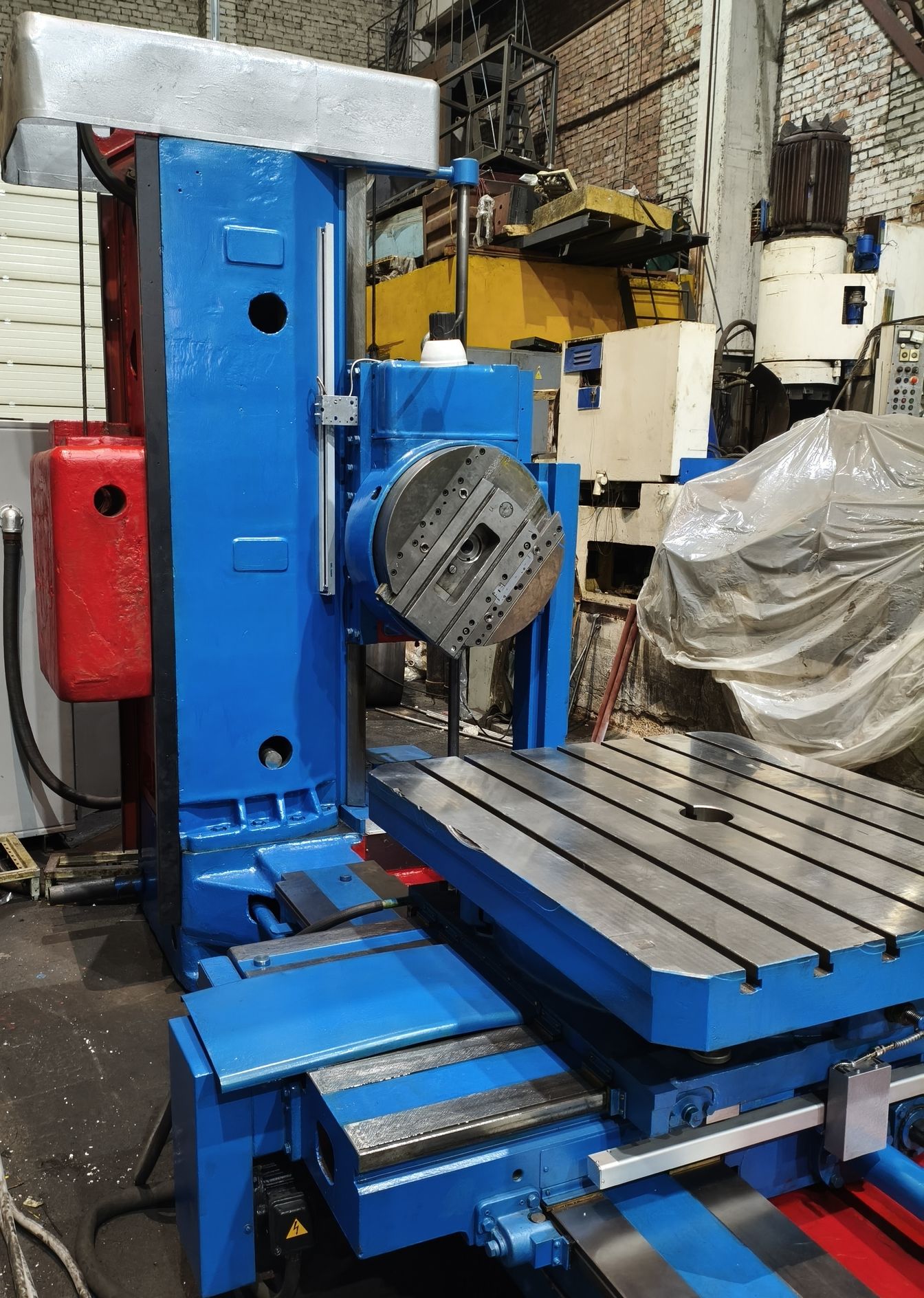

Станок горизонтально-расточной мод. 2620В
Стоимость:
Станок горизонтально-расточной мод. 2620В (завод им. Свердлова). Силами нашей организации произведен полноценный капитальный ремонт механической части и модернизация, в части: замены абсолютно всех трасс, всей проводки, всей электроавтоматики, монтажа серводвигателя подач, частотно-регулируемого главного привода, панели оператора, УЦИ на 4 координаты (включая перемещение шпинделя).Станок сдан и отгружен Заказчику.
- Проведена демонстрация станка в работе на всех режимах;
- Произведена сдача на техническую точность согласно технической документации.
Горизонтально-расточной станок мод. 2620В предназначен для обработки с высокой точностью диаметральных размеров корпусных деталей и обеспечение точности межосевых расстояний базовых отверстий корпусных деталей.
Горизонтально-расточной станок мод. 2620В позволяет:
- обрабатывать цилиндрические отверстия или осевой подачей шпинделя или продольной подачей стола;
- фрезеровать торцовые поверхности деталей поперечной подачей стола или вертикальной подачей шпиндельной бабки;
- обрабатывать резцом торцовые поверхности деталей;
- протачивать канавки или растачивать камеры в отверстиях радиальной подачей суппорта;
- нарезать резьбы резцом как осевой подачей шпинделя, так и радиальным суппортом;
- применять прогрессивный инструмент для сверления, растачивания, зенкерования, развертывания отверстий.
Особенности горизонтально-расточного станка мод. 2620В, в т.ч. с учетом модернизации.
- высокая жесткость за счет: массы станка, ширины станины, сечения передней стойки, поворотного стола, саней, ширины их направляющих и диаметра расточного шпинделя, применения точных подшипников с предварительным натягом и механизмов зажима всех движущихся узлов;
- высокая виброустойчивость, благодаря: улучшенным опорам шпинделя, более короткой хвостовой части шпиндельной бабки и применении сбалансированного главного электродвигателя;

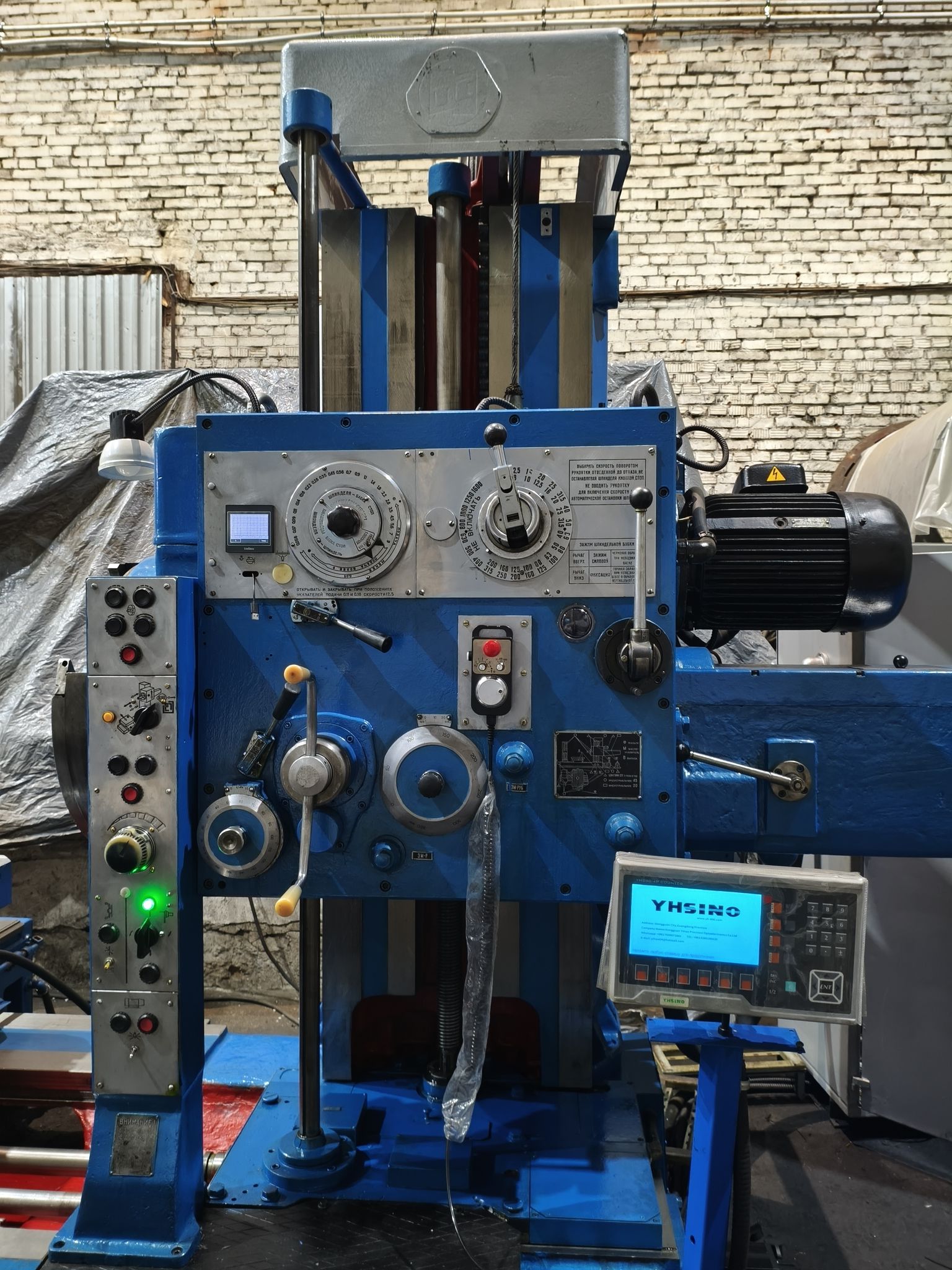

- высокая точность обработки деталей за счет уменьшения допусков при изготовлении основных деталей станка, повышения износостойкости трущихся поверхностей, применения современного 4-х осевого УЦИ, оптических и цифровых линеек;
- значительное повышение эффективности управления и расширение диапазонов бесступенчатой смены диапазонов подач и скоростей шпинделя достигнуты за счет внедрения сервопривода подач и частотного регулятора главного привода;
- повышение надежности за счет внедрения электроавтоматики на основе современной элементной базы, включения контроллера и технологического пульта оператора в архитектуру системы, монтажа абсолютно новой медной проводки и трасс.
| Технические характеристики: | |
|---|---|
| Шпиндельная бабка и шпиндель: | |
| Диаметр шпинделя, мм | 90 |
| Наибольшее горизонтальное (осевое) перемещение шпинделя, мм | 710 |
| Наибольшее вертикальное перемещение шпиндельной бабки, мм | 1000 |
| Ускоренное перемещение шпиндельной бабки, м/мин | 2,2 |
| Частота вращения шпинделя, об/мин | 12,5...1600 |
| Количество скоростей шпинделя | 22 |
| Крутящий момент шпинделя, Нм | 3000 |
| Наибольший диаметр расточки шпинделем, мм | 320 |
| Наибольший диаметр сверла (по конусу), мм | 65 |

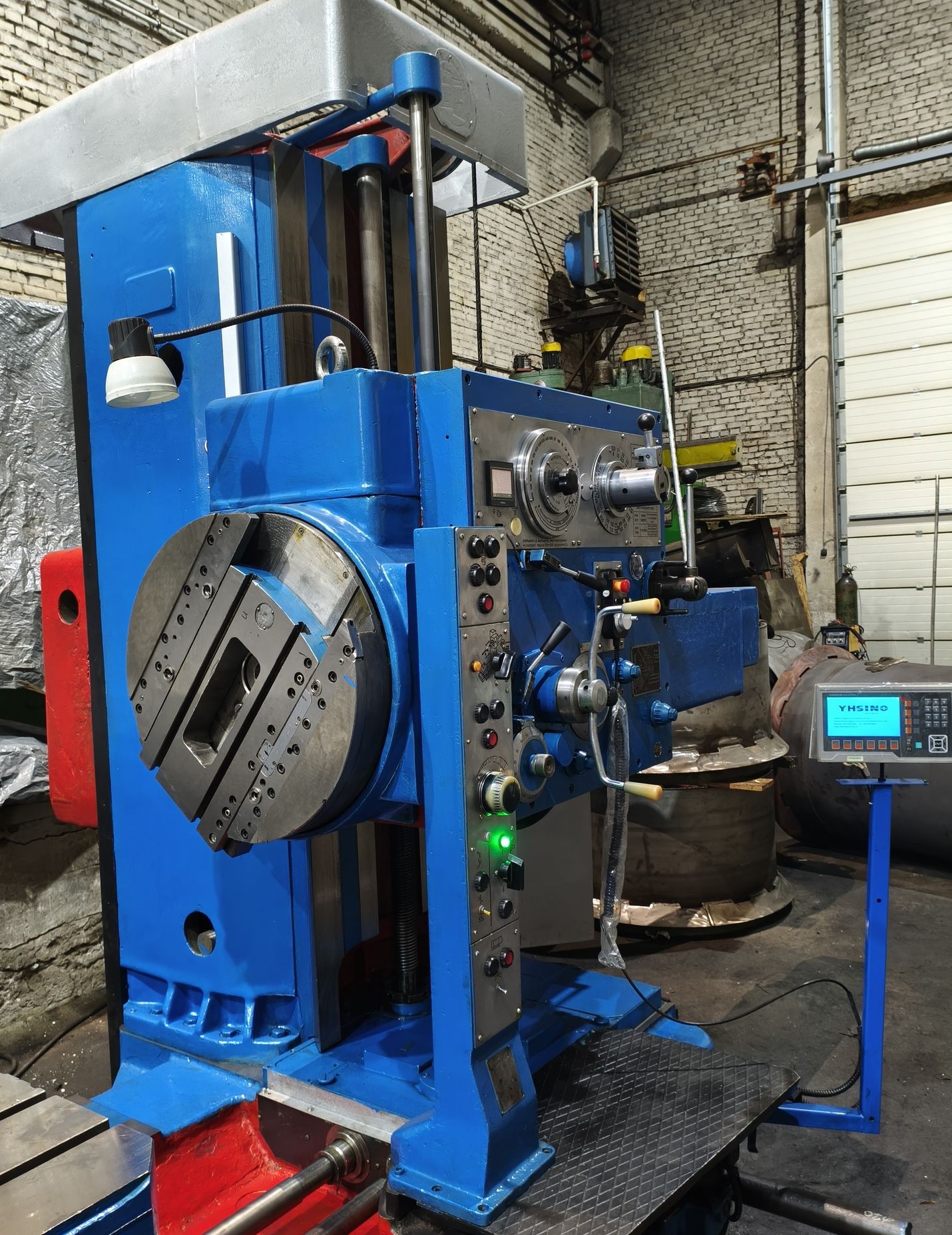

| Планшайба и радиальный суппорт: | |
| Диаметр планшайбы, мм | 630 |
| Частота вращения планшайбы, об/мин | 8..200 |
| Наибольшее перемещение суппорта планшайбы, мм | 170 |
| Наибольший диаметр расточки суппортом планшайбы, мм | 600 |
| Наибольшая длина расточки и обточки суппортом планшайбы, мм | 400 |
| Диаметр торцевой обточки суппортом планшайбы, мм | 550 |

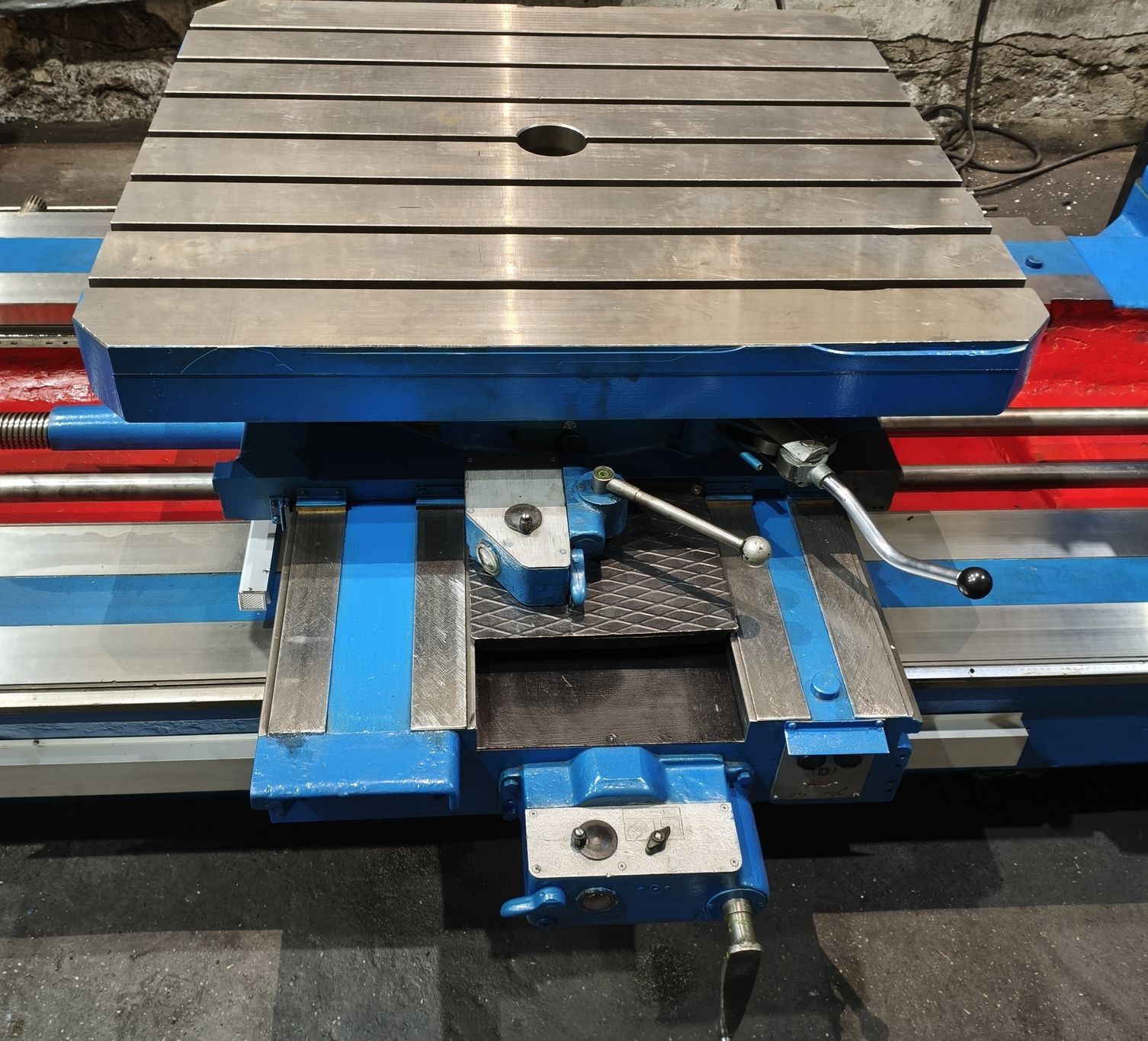

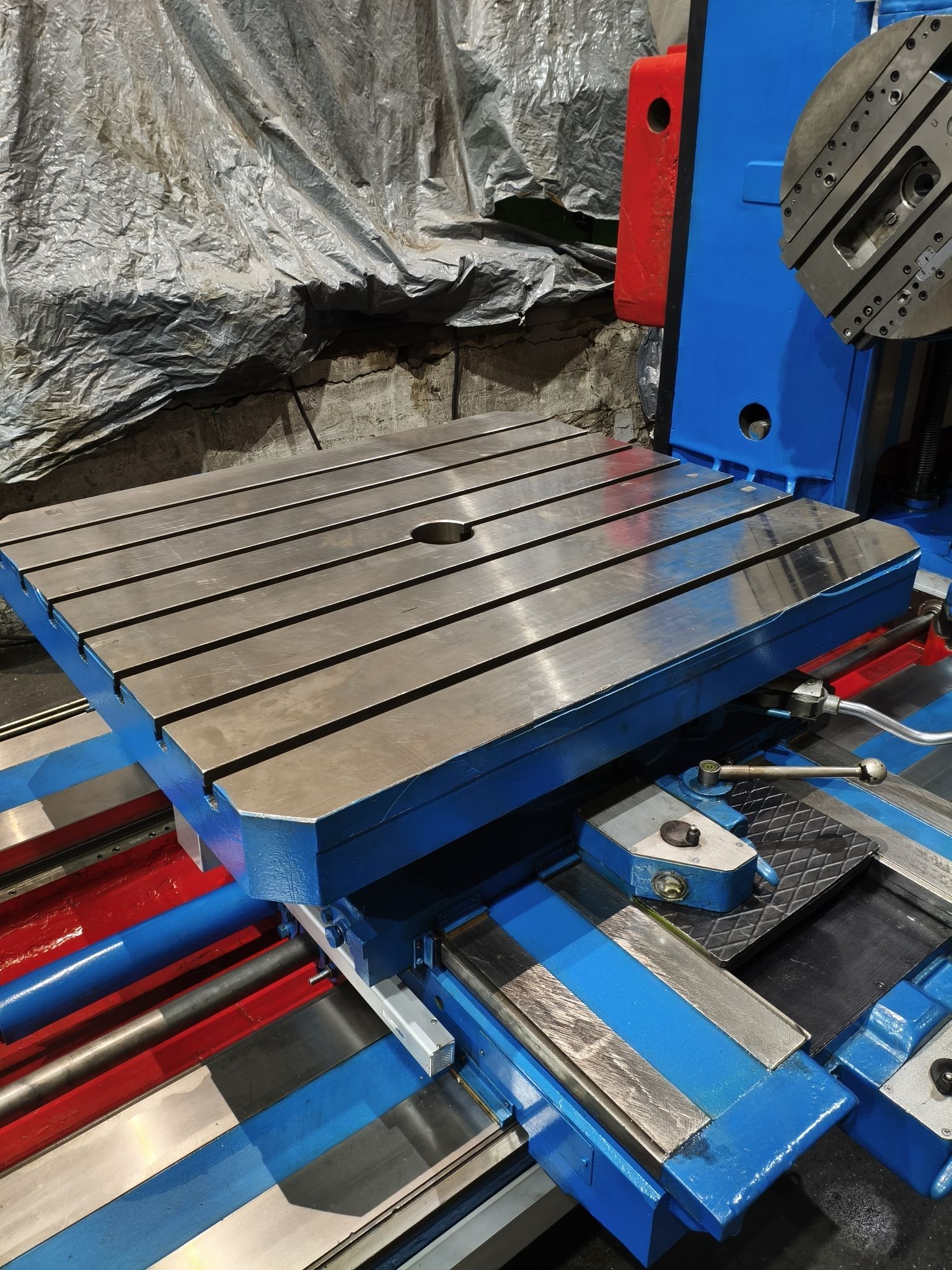

| Стол поворотный | |
| Размеры поворотного стола, мм | 1120х1250 |
| Наибольшее перемещение (продольное, поперечное) | 1120, 1000 |
| Грузоподъемность поворотного стола, кг | 3000 |
| Число Т-образных пазов стола, шт | 7 |
| Общие | |
| Мощность главного привода, кВт | 10 |
| Габартные размеры станка, мм | 5700 х 3400 х 3000 |
| Масса,кг | 12500 |
