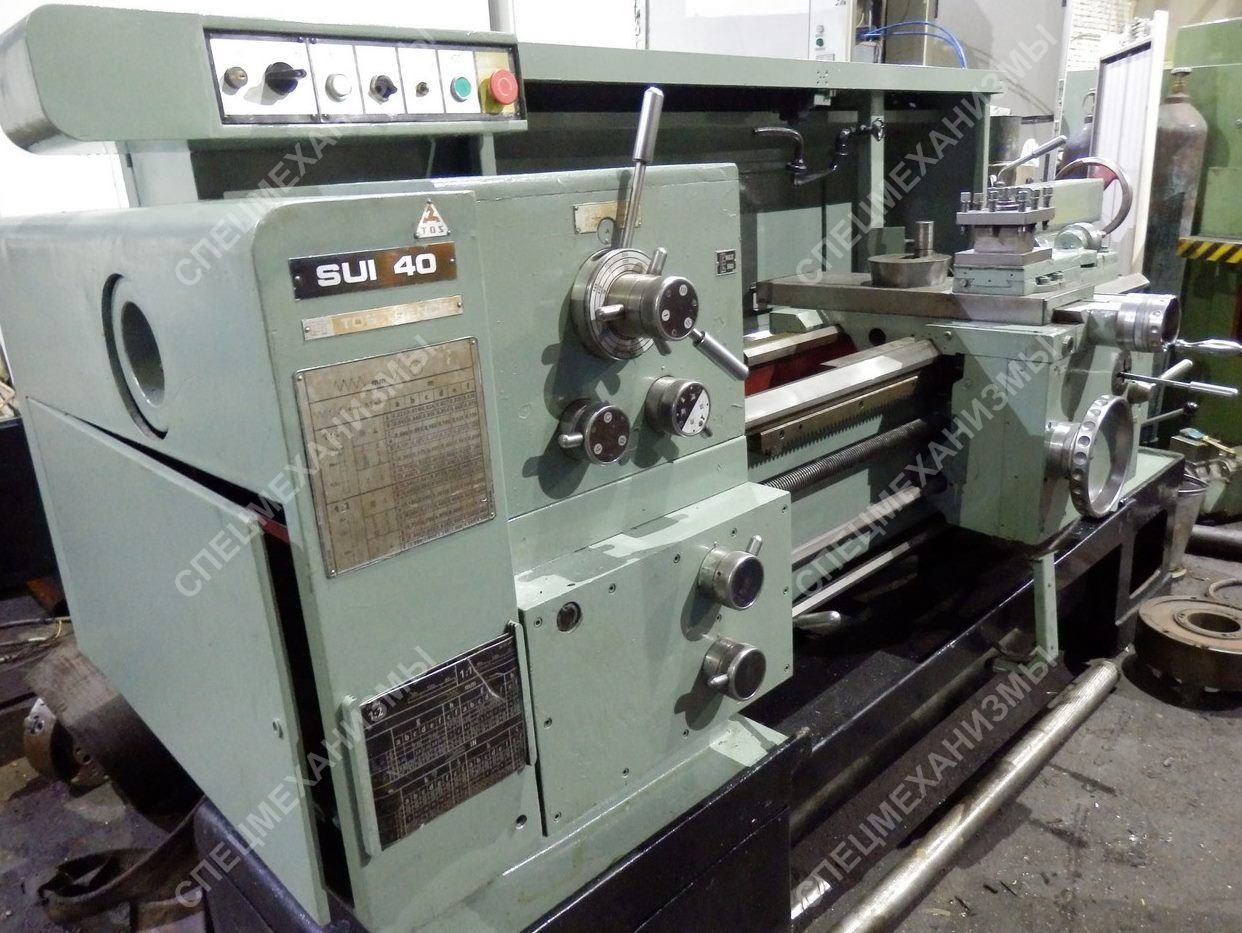

Станок токарно-винторезный мод. TOS SUI-40 (Чехия)
Стоимость: Уточняйте

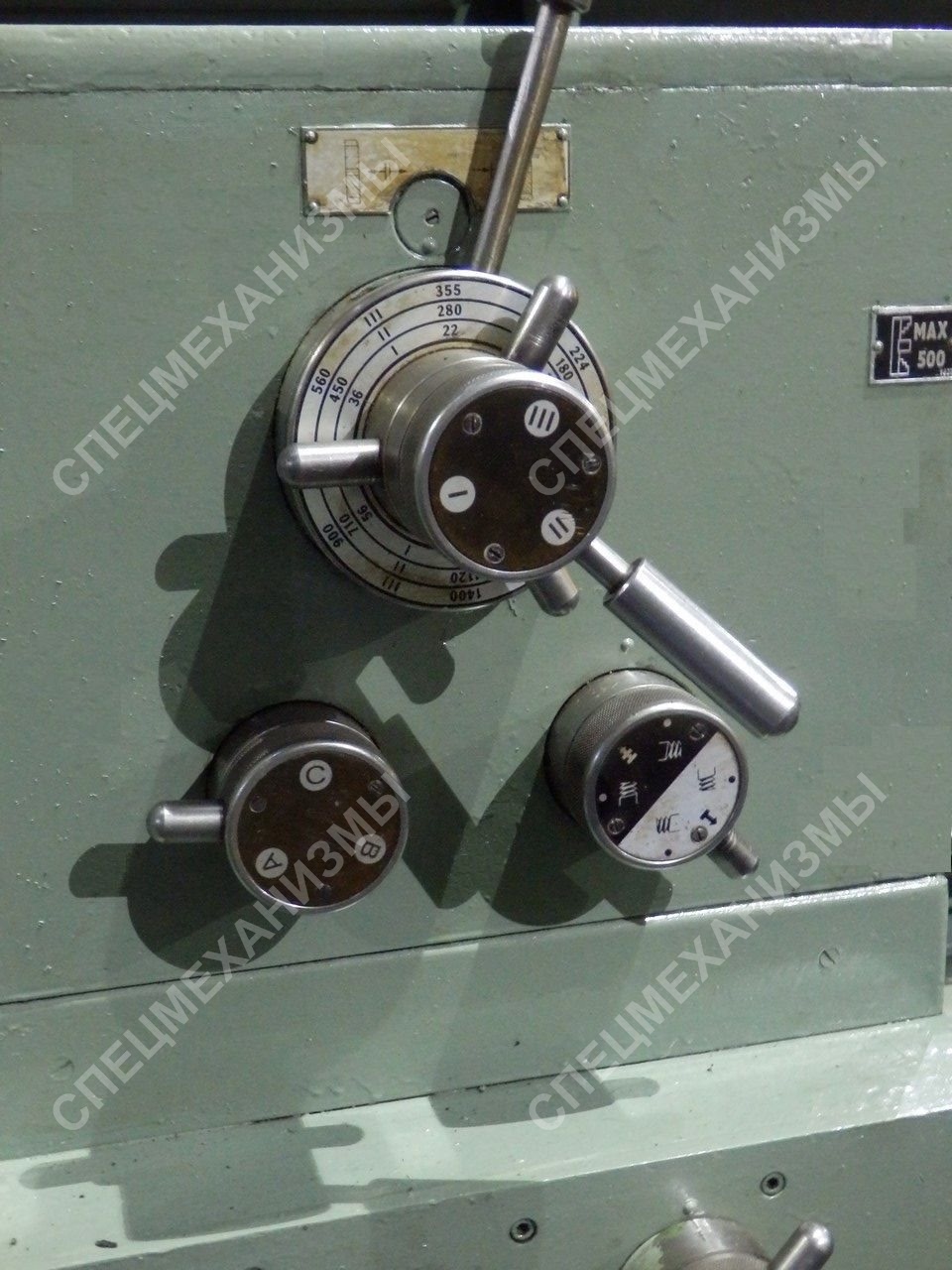

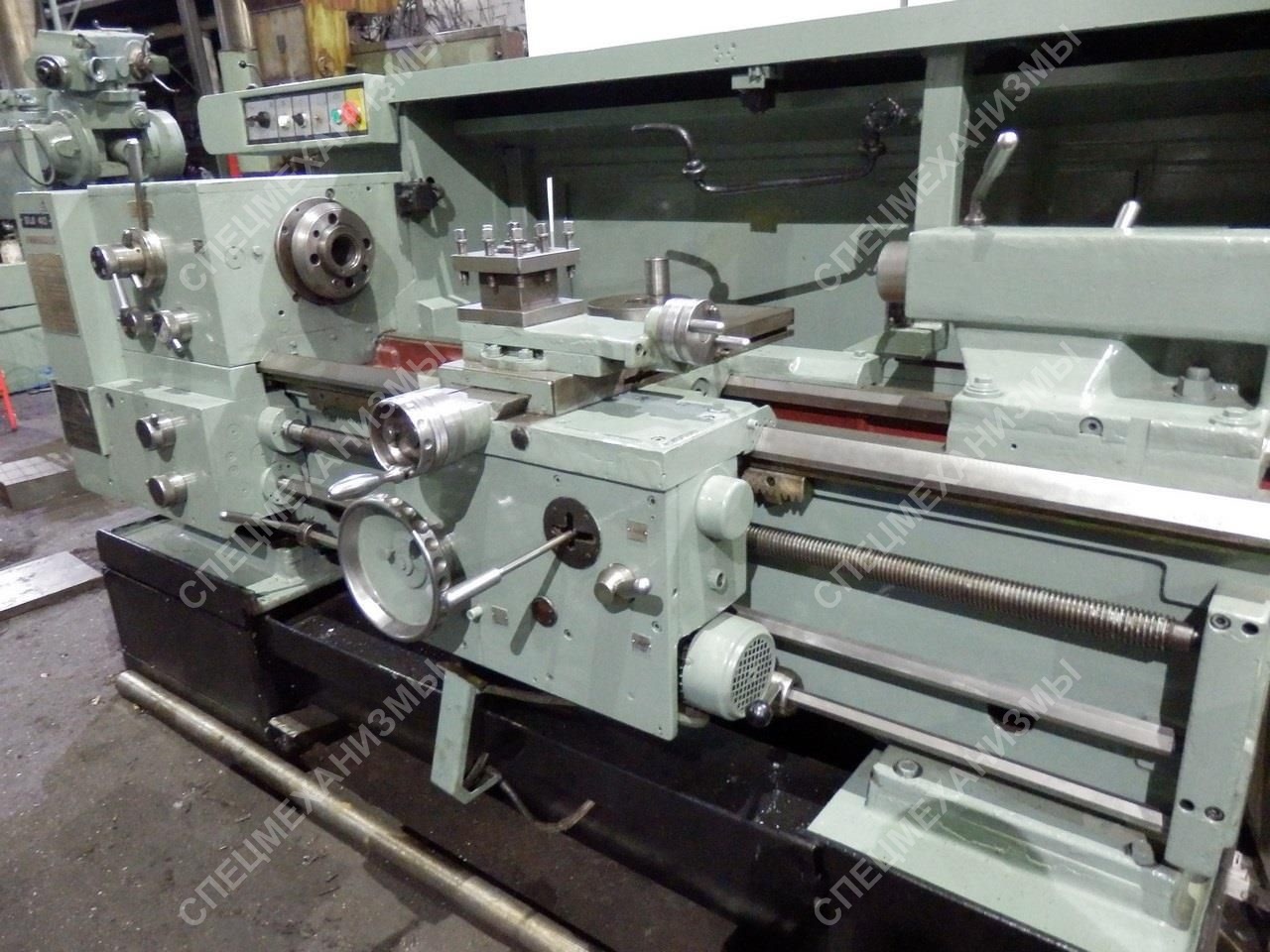

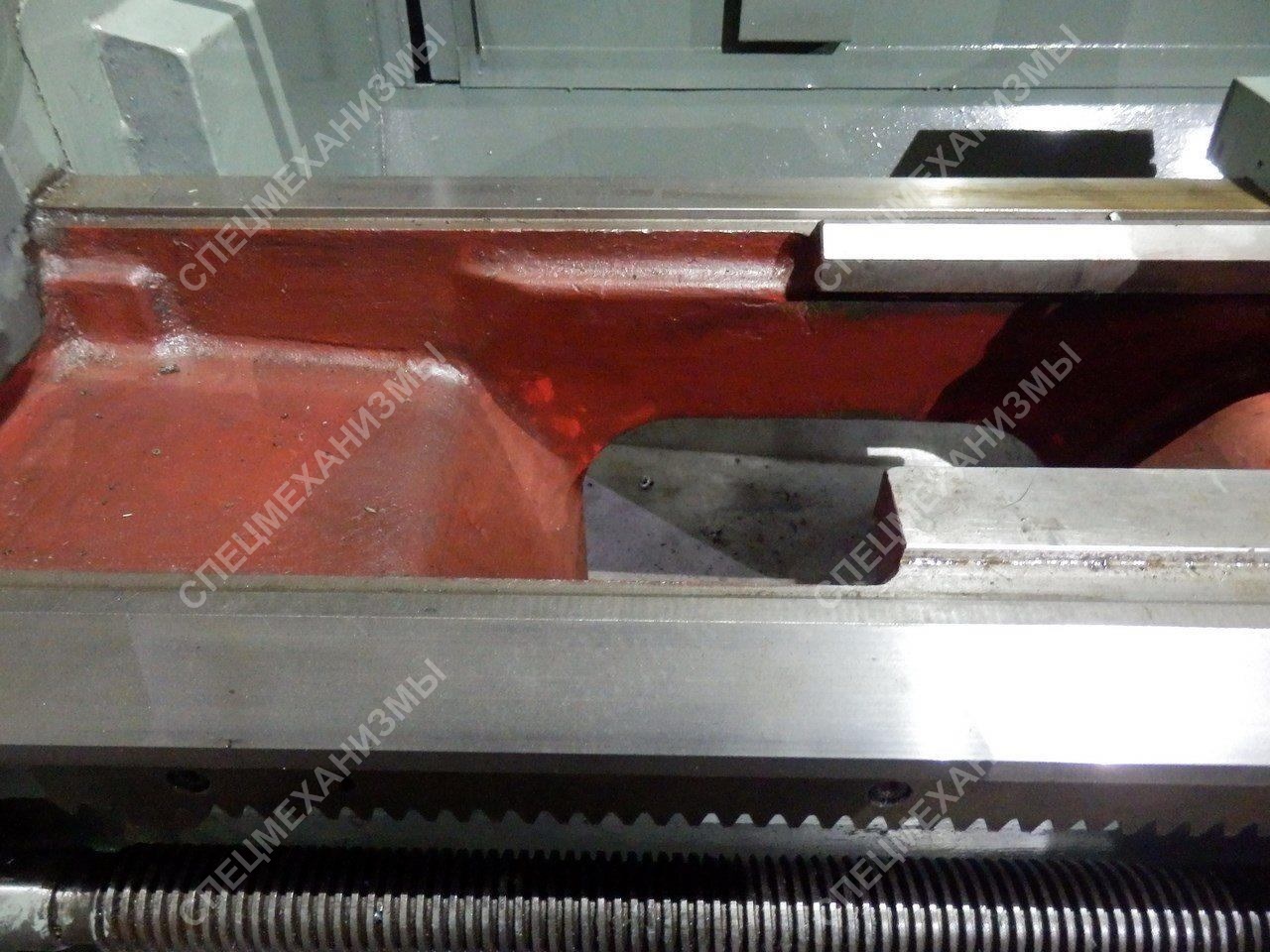

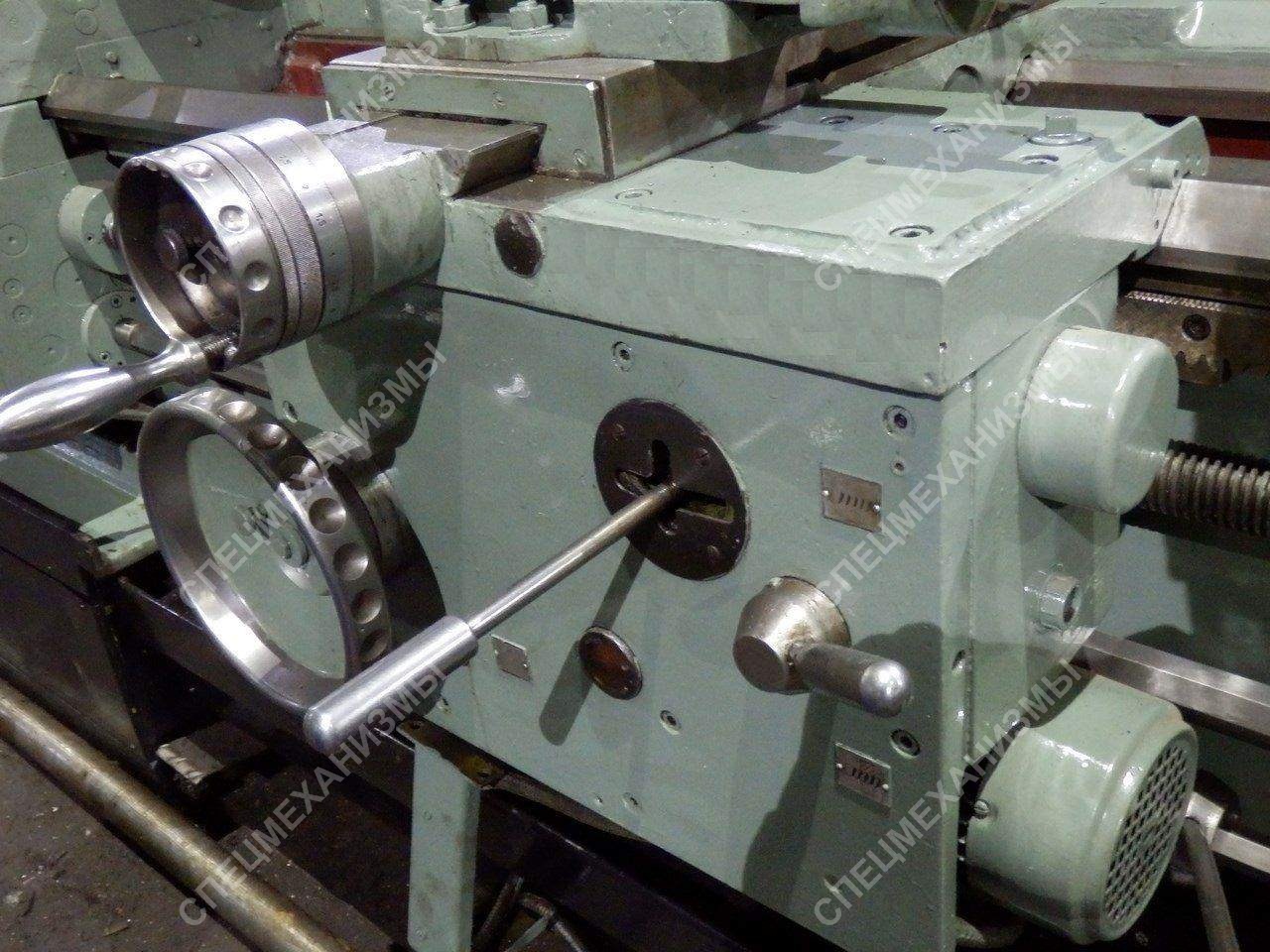

Токарно-винторезный станок TOS мод. SUI-40 является станком стандартной точности. Предназначен для наружного и внутреннего точения, нарезания правой и левой однозаходных и многозаходных резьб с нормальным и увеличенным шагом в единичном и мелкосерийном производстве. На станине слева размещена передняя бабка и коробка подач, на направляющих станины - каретка с фартуком и поперечным суппортом с резцедержателем, справа - задняя бабка. В передней бабке размещена коробка скоростей со шпинделем, а на ее панели - органы управления. Продольная и поперечная подача каретки и суппорта осуществляется от механизмов, расположенных в фартуке и получающих движение от ходового вала при точении или ходового винта при нарезании резьбы. В нижней части станина снабжена корытом для сбора стружки и охлаждающей жидкости.
| Технические характеристики станка: | SUI-40 |
|---|---|
| Наибольшая длина обрабатываемого изделия, мм | 1000 |
| Номинальный диаметр обработки над станиной, мм | 400 |
| Наибольший диаметр обработки над выемкой станины, мм | 460 |
| Наибольший диаметр обработки над суппортом, мм | 220 |
| Конус шпинделя | Морзе 6 |
| Число подач/Пределы подач, мм/об: | |
| Продольных | 42/0,023-4,8 |
| Поперечных | 42/0,011-2,4 |
| Число оборотов/Пределы чисел оборотов, мин-1 | 18/14-2240 |
| Число резьб/Диапазон шагов резьб, мм(n/1"): | |
| Метрических | 55/0,28-60 |
| Дюймовых | 72/120-1/2 |
| Модульных | 32/0,125-15 |
| Питчевых | 56/2-240 |
| Мощность станка/Мощность электродвигателя главного привода, кВт | 12,4/7,5 |
| Ход пиноли задней бабки, мм | 180 |
| Конус пиноли задней бабки, мм | Морзе 5 |
| Диаметр отверстия шпинделя, мм | 56 |
| Габаритный размеры станка, мм: | |
| Длина | 2580 |
| Ширина | 1280 |
| Высота | 1450 |
| Масса станка, кг | 2620 |
