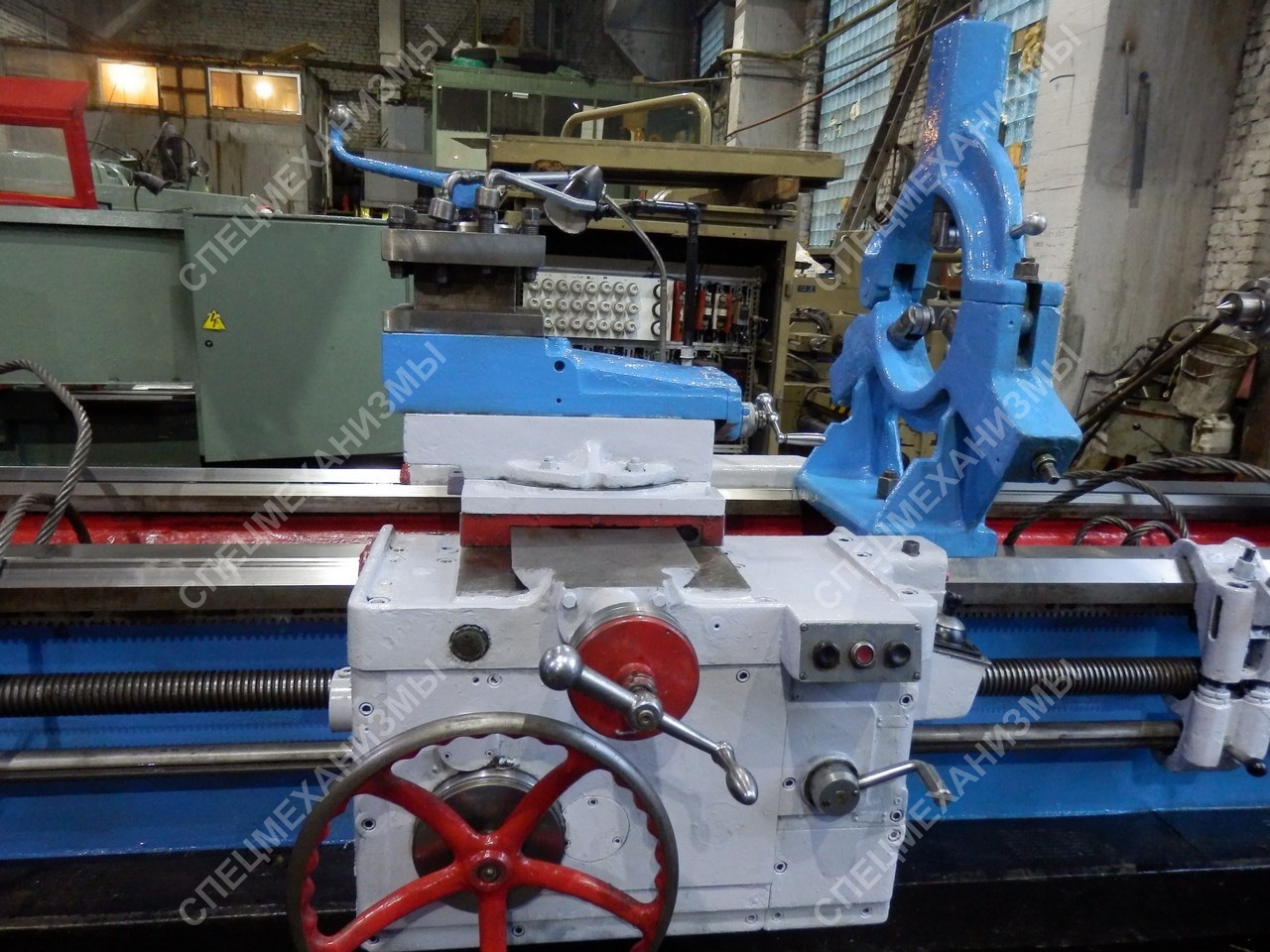

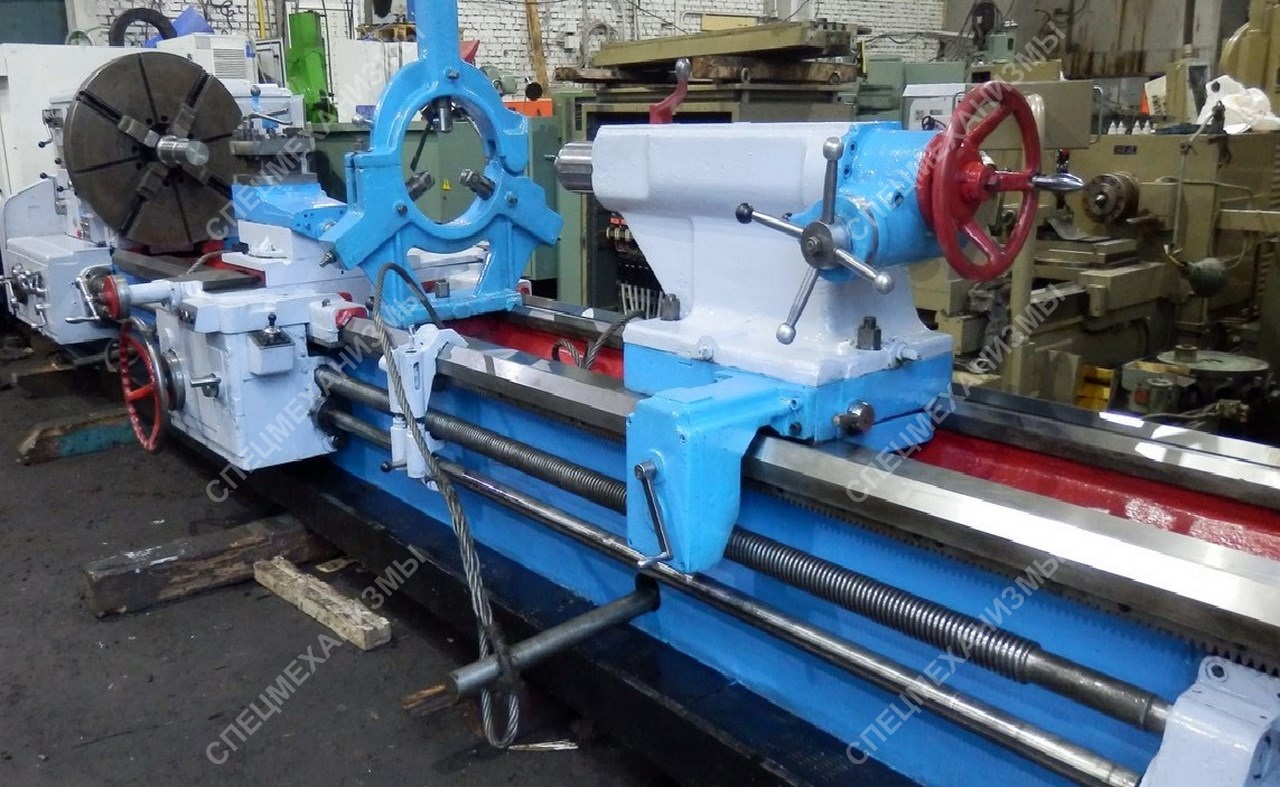

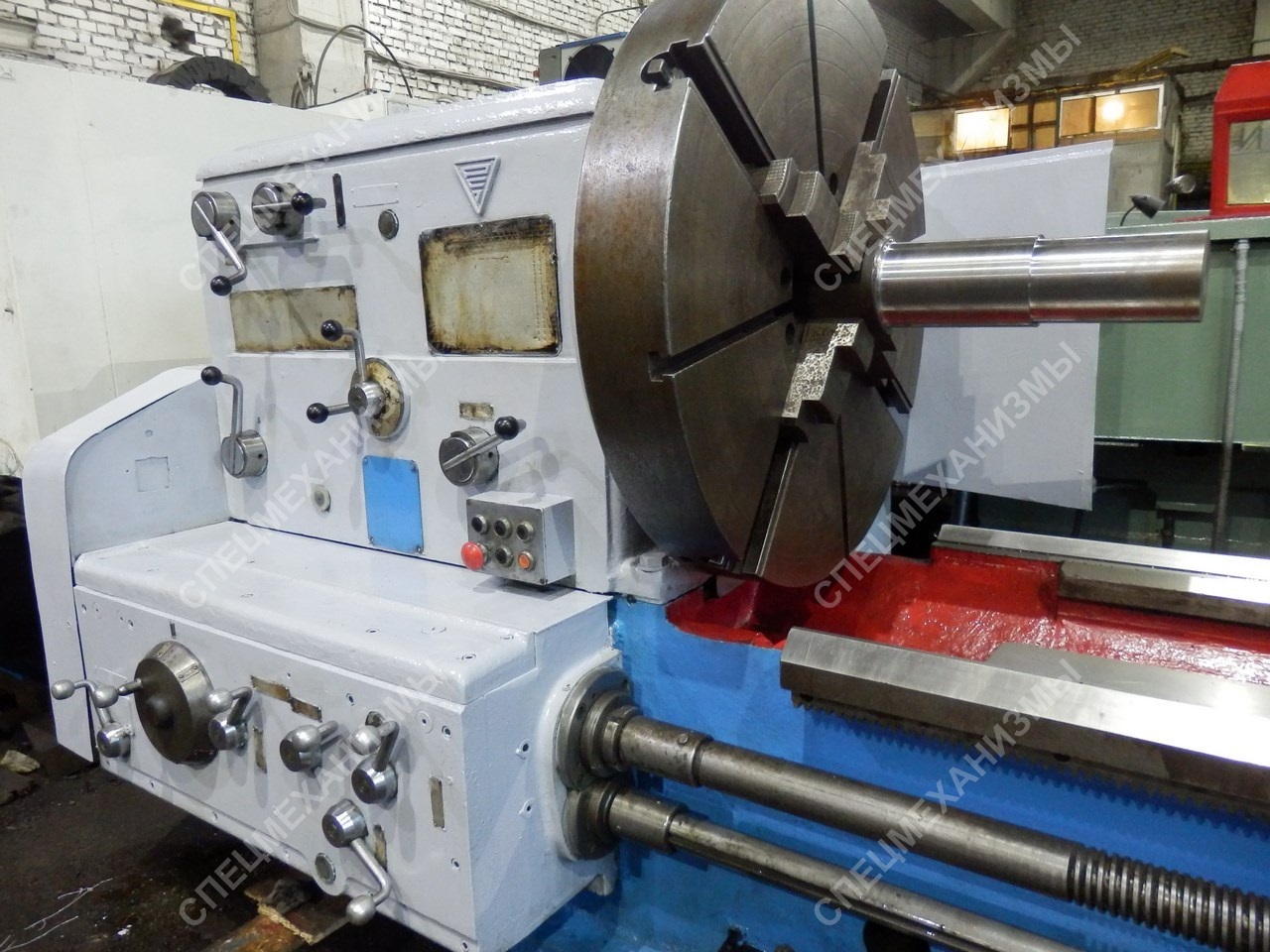

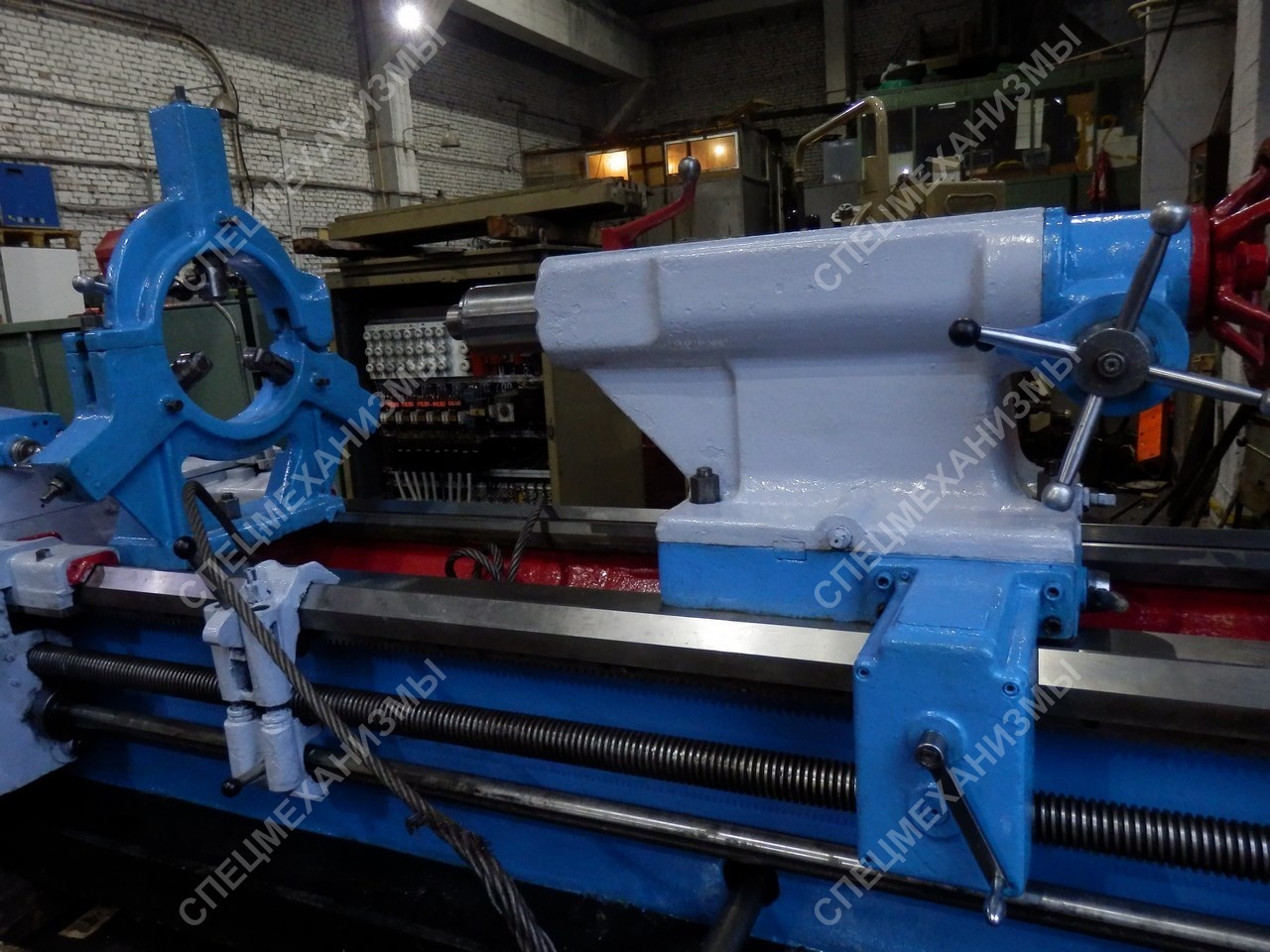

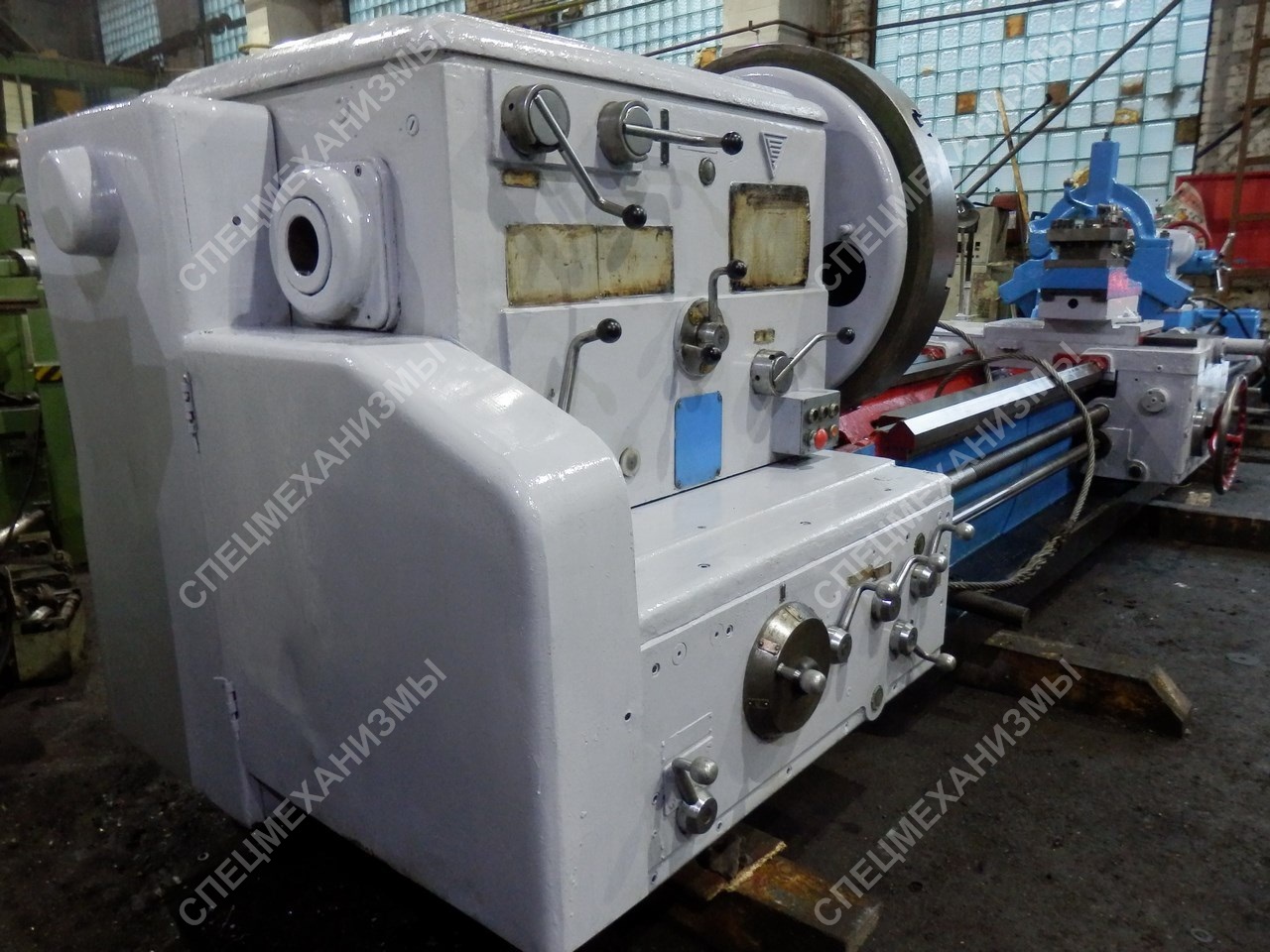

Станок токарно-винторезный 1М65 РМЦ-5000
Стоимость: Уточняйте
Станок токарно-винторезный мод. 1М65 (165) с РМЦ-5000 мм. (производство Рязанский станкостроительный завод) предназначен для обработки разнообразных деталей и заготовок (тел вращения) из разного материала до 5000 мм. длиной и до 1000 мм. диаметром, в условиях единичного и мелкосерийного производства. На станке можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление, развертывание, нарезание наружной и внутренней резьб и т.д. Нарезание по типу резьб: метрической, модульной, дюймовой, питчевой. Технические характеристики и жесткость конструкция станины, каретки, шпинделя станка позволяют полностью использовать возможности работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных и цветных металлов, и позволяют получать необходимую точность обработки. 2-х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности. Суппорт станка имеет механическое перемещение верхней части, позволяющее производить точение конусов. Изменение величин подач и настройка на шаг нарезаемой резьбы осуществляются переключением зубчатых колес коробки подач и настройкой гитары сменных шестерен. Суппорт имеет возможность ускоренных перемещений в продольном и поперечном направлениях, которое осуществляется от индивидуального электродвигателя. Коробка подач закрытого типа обладает высокой жесткостью кинематической цепи и обеспечивает нарезание резьб и коммутацию различных скоростей подач. Изменение чисел оборотов шпинделя и скорости подачи суппорта осуществляются переключением зубчатых колес коробки скоростей и коробки подач при помощи рукояток. Перемещение задней бабки и выдвижение пиноли выполняются вручную. Для обработки заготовок и деталей большой длины в комплекте могут поставляться неподвижный и подвижный люнеты.
| Технические характеристики | 1М65-5000 |
|---|---|
| Наибольший наружный диаметр обрабатываемого изделия, мм: | |
| над станиной, мм | 1000 |
| над суппортом, мм | 600 |
| Наибольшая обрабатываемого изделия, мм | 5000 |
| Диаметр цилиндрического отверстия в шпинделе (не менее), мм | 85 |
| Конец шпинделя по ГОСТ 12595-72 | 1-15М |
| Высота резца, устанавливаемого в резцедержателе, мм | 50 |
| ВКоличество скоростей шпинделя | 24 |
| Частота вращения шпинделя, об/мин | 5-500 |
| Количество подач | 32 |
| Подача, мм/об: | |
| продольная | 0,20…3,05 |
| поперечная | 0,07…1,04 |
| Наибольшее усилие резания, допускаемое механизмом подач, кГс: | |
| продольное | 1200 |
| поперечное | 780 |
| Шаг нарезаемой резьбы | |
| метрической, мм | 1...120 |
| модульной, модуль | 0,5…30 |
| дюймовой, ниток на дюйм | 28…1/4 |
| Наибольшая масса обрабатываемого изделия, кг | 5000 |
| Габариты, мм: | |
| длина | 8180 |
| ширина | 2100 |
| высота | 1876 |
| Масса станка, кг | 15750 |
