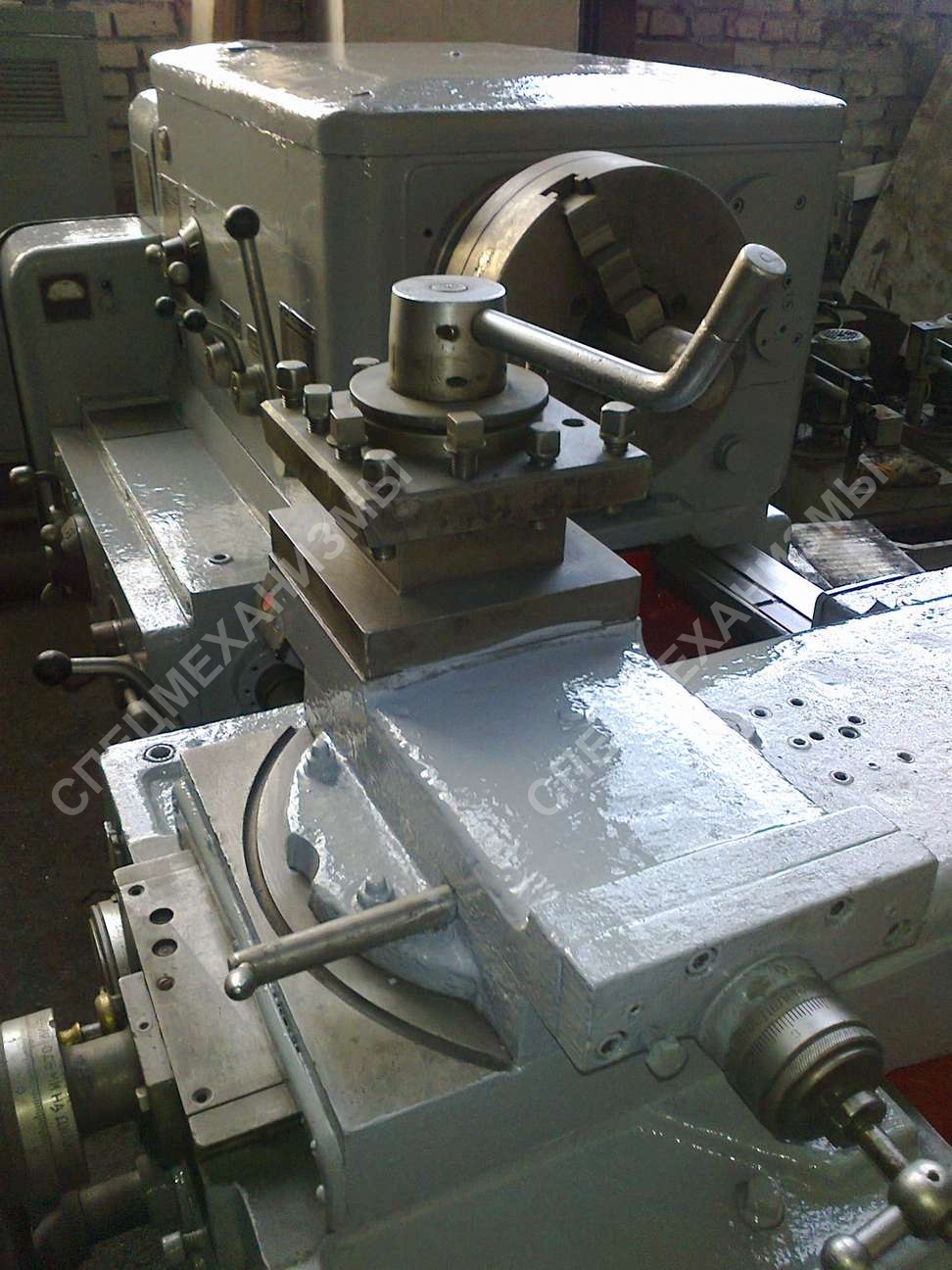

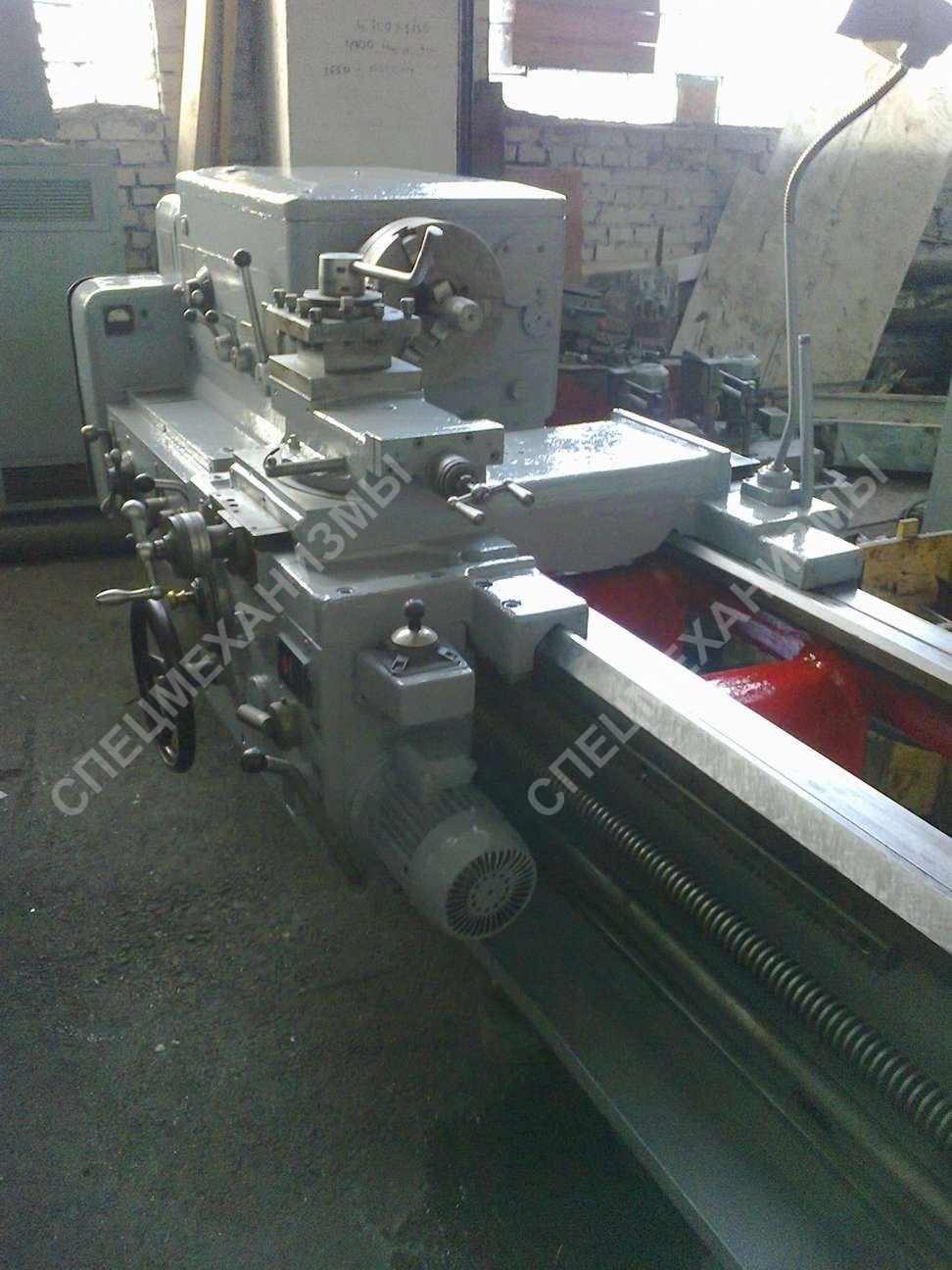

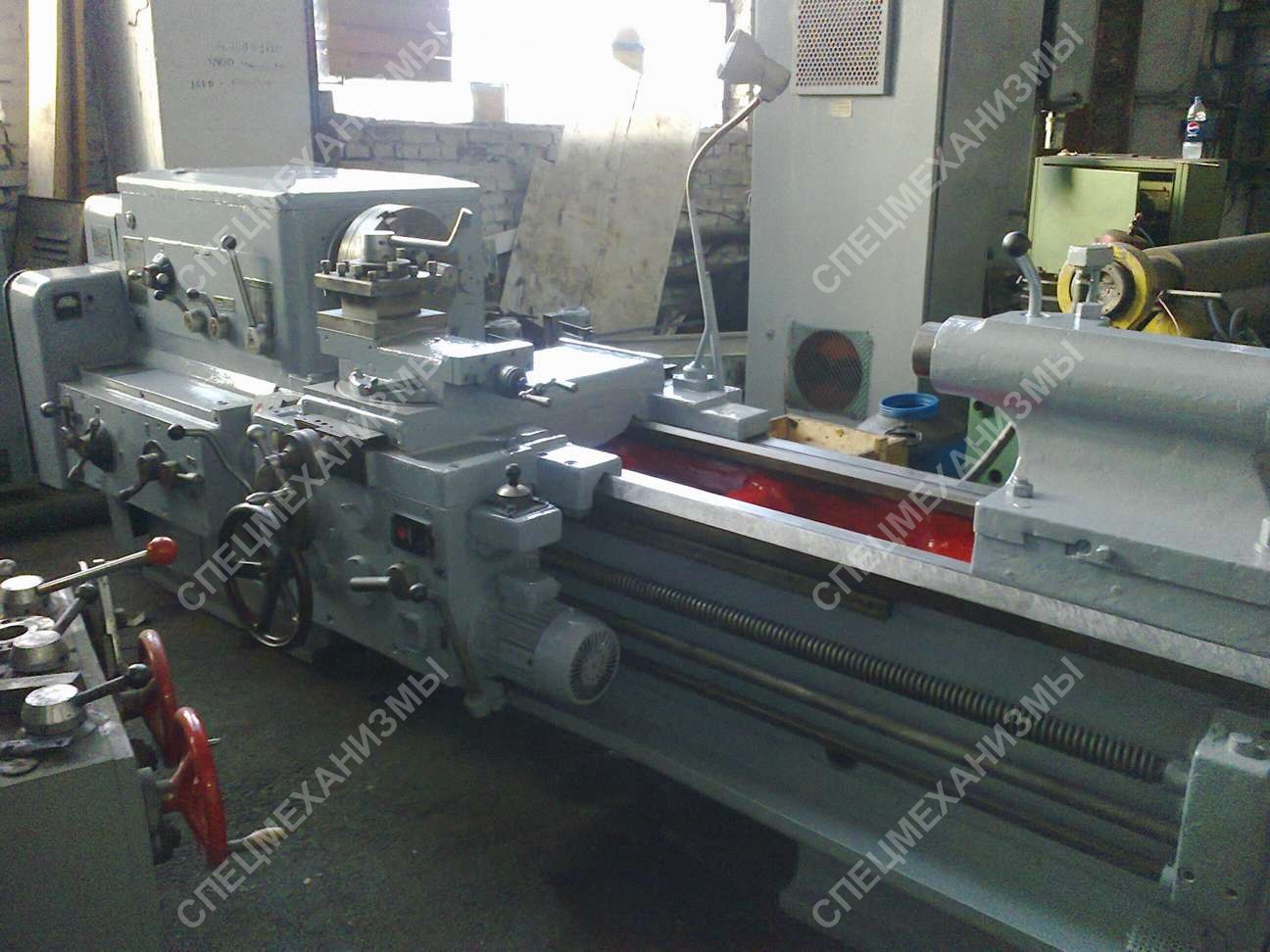

Токарно-винторезный станок мод. 1М63 РМЦ-1500 ДИП-300
Стоимость: Уточняйте
Токарно-винторезный станок мод. 1М63 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Особенности конструкции:
- Жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;

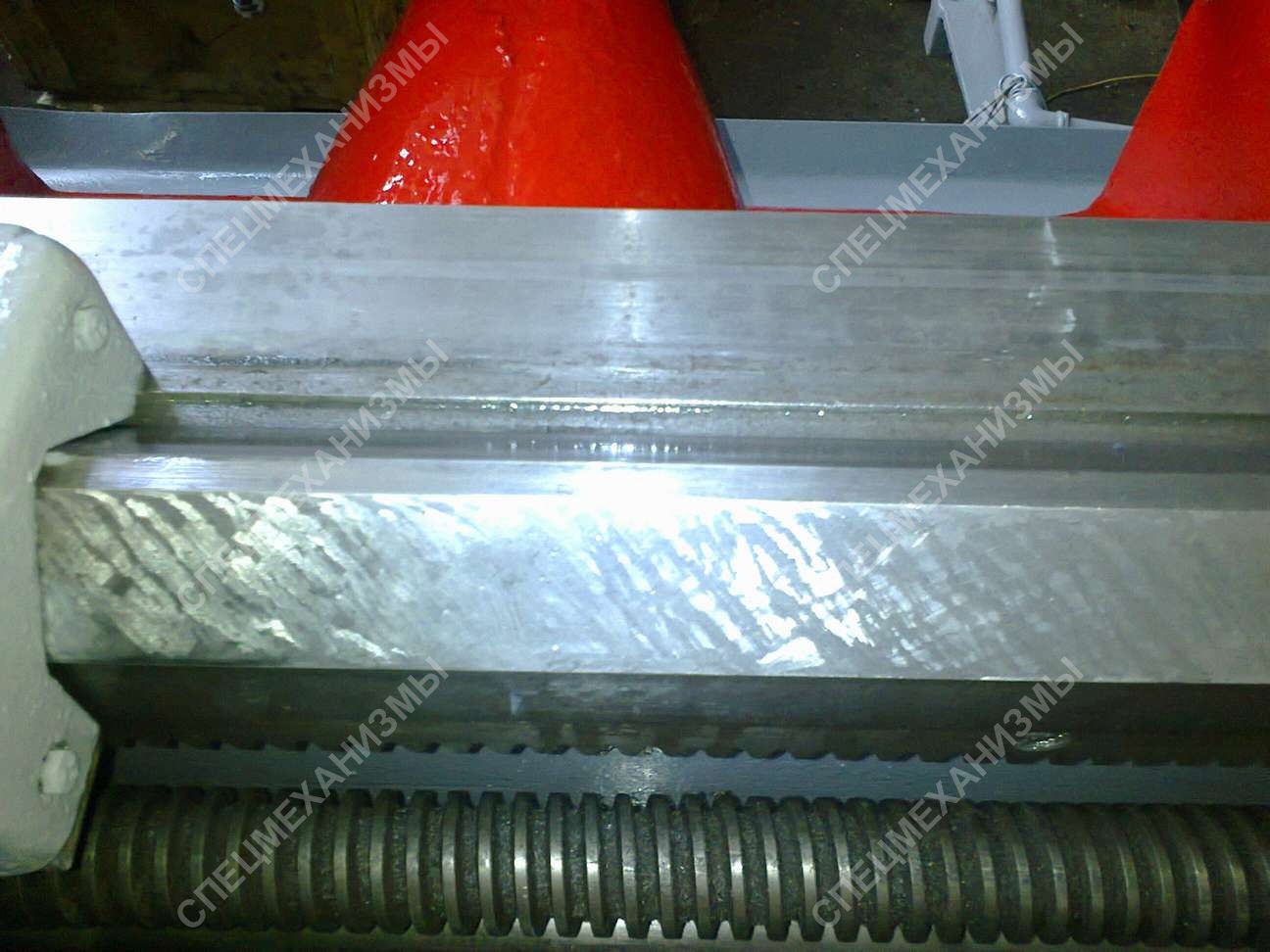

- 2-х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
- частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб;
- точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- коробка подач обладает высокой жесткостью кинематической цепи, имеет две электромагнитные муфты дистанционного переключения подач без остановки станка;
- все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
| Технические характеристики станка: | 1М63 |
|---|---|
| Наибольший диаметр обрабатываемой заготовки, мм: | |
| устанавливаемой над станиной | 700 |
| обрабатываемой над станиной | 630 |
| обрабатываемой над суппортом | 350 |
| Наибольшая длина обрабатываемой заготовки, мм | 1500 |
| Размер конца шпинделя передней бабки по DIN | 8 |
| Количество ступеней частот вращения шпинделя | 22 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 76 |
| Пределы частоты вращения шпинделя, об/мин | 10…1250 |
| Пределы рабочих подач суппорта, мм/об: | |
| продольных | 0,033…5,6 |
| поперечных | 0,013…2,064 |
| резцовых салазок | 0,010…1,76 |
| Пределы шагов нарезаемых резьб: | |
| метрических, мм | 1-224 |
| дюймовых, число ниток на 1" | 28-0,25 |
| модульных, модуль | 0,25-56 |
| питчевых, питч | 112-0,5 |
| Ускоренное перемещение суппорта, м/мин: | |
| продольное | 5,2 |
| поперечное | 2 |
| Наибольший вес устанавливаемой заготовки, кг | 3500 |
| Мощность привода главного движения, кВт | 15 |
| Габаритные размеры, мм: | |
| длина | 3750 |
| ширина | 1780 |
| высота | 1550 |
| Масса, кг | 4840 |
