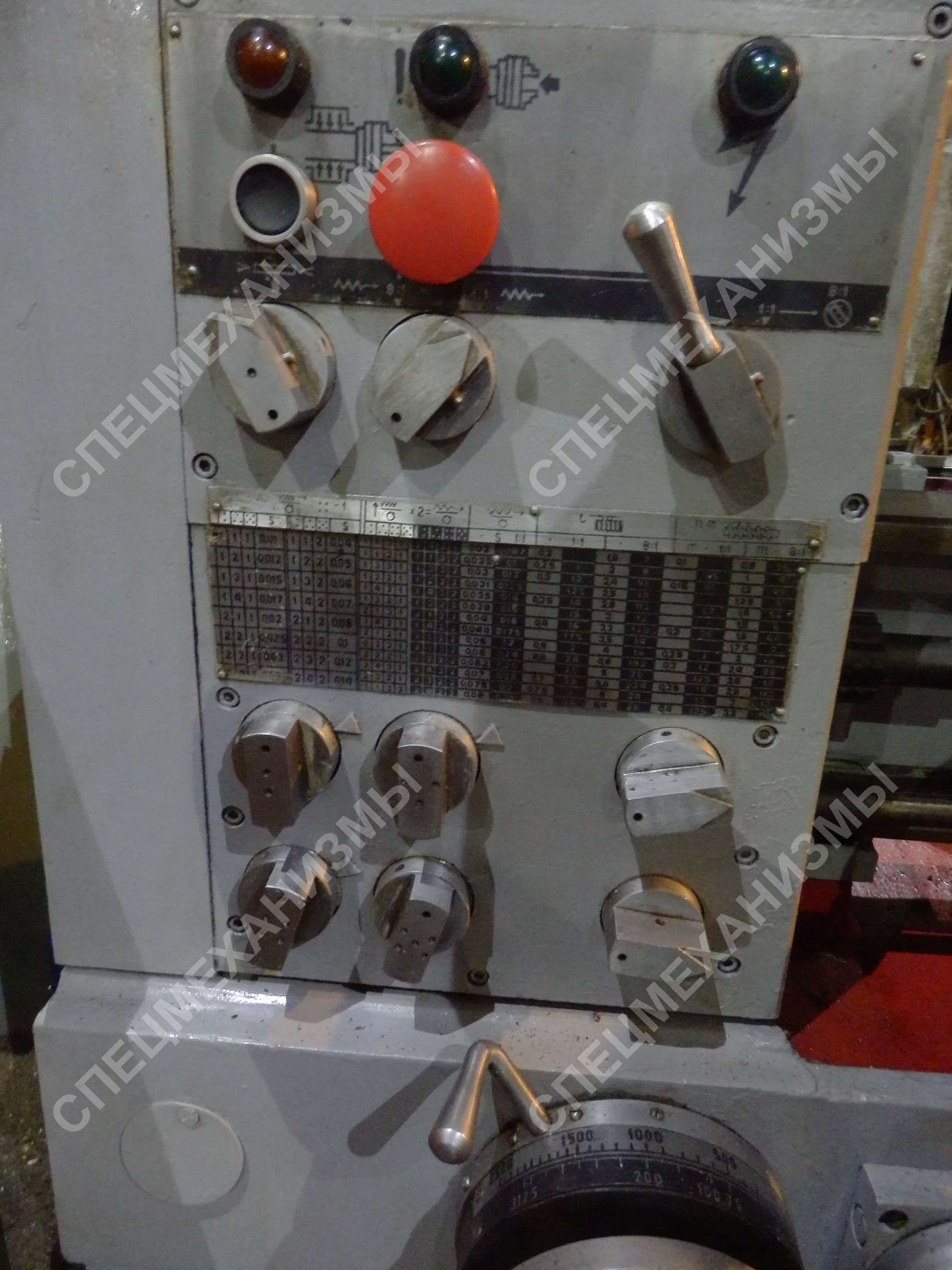

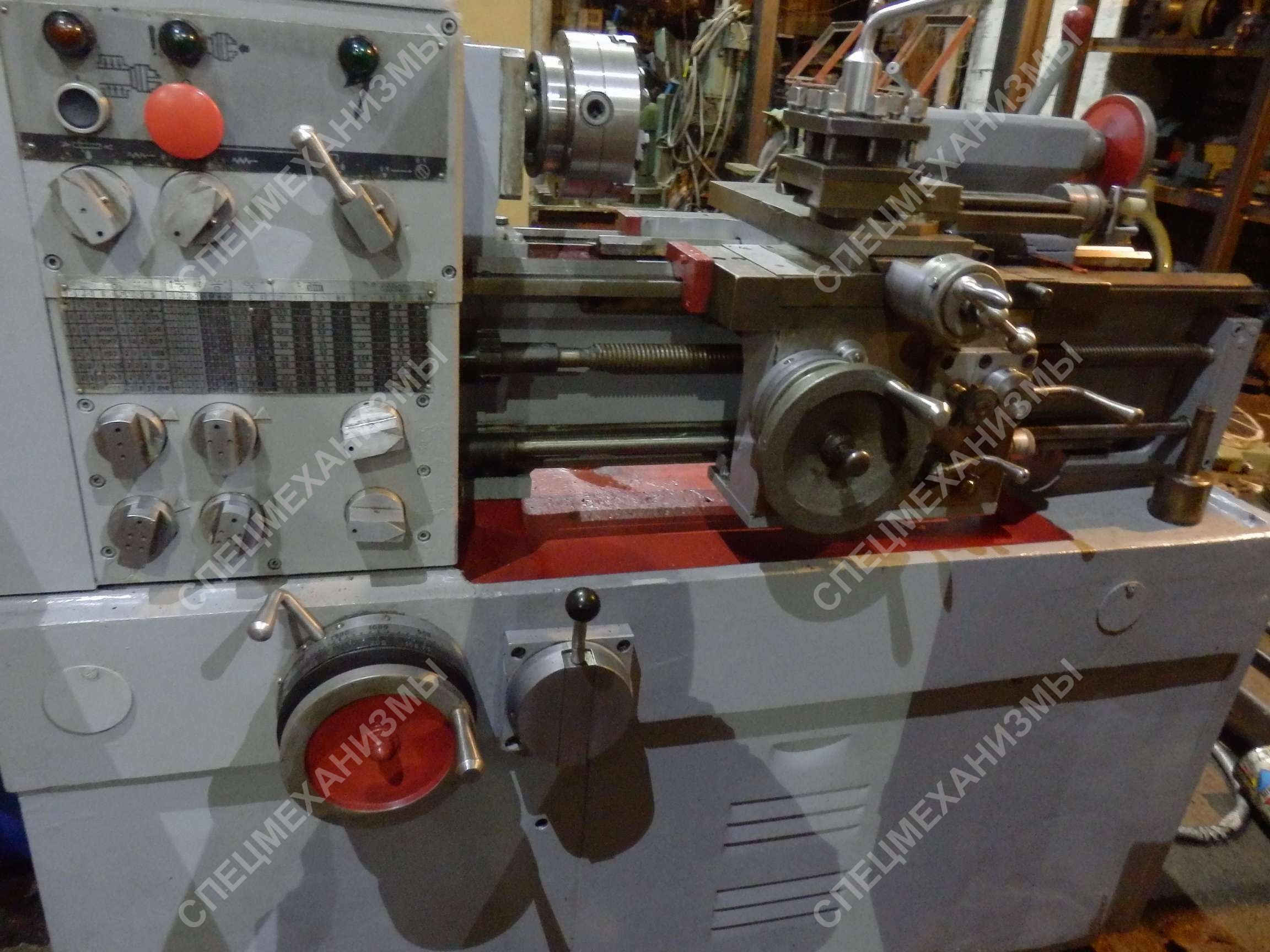

Станок токарно-винторезный мод. 16М05А 1994 г.в.
Стоимость: Уточняйте

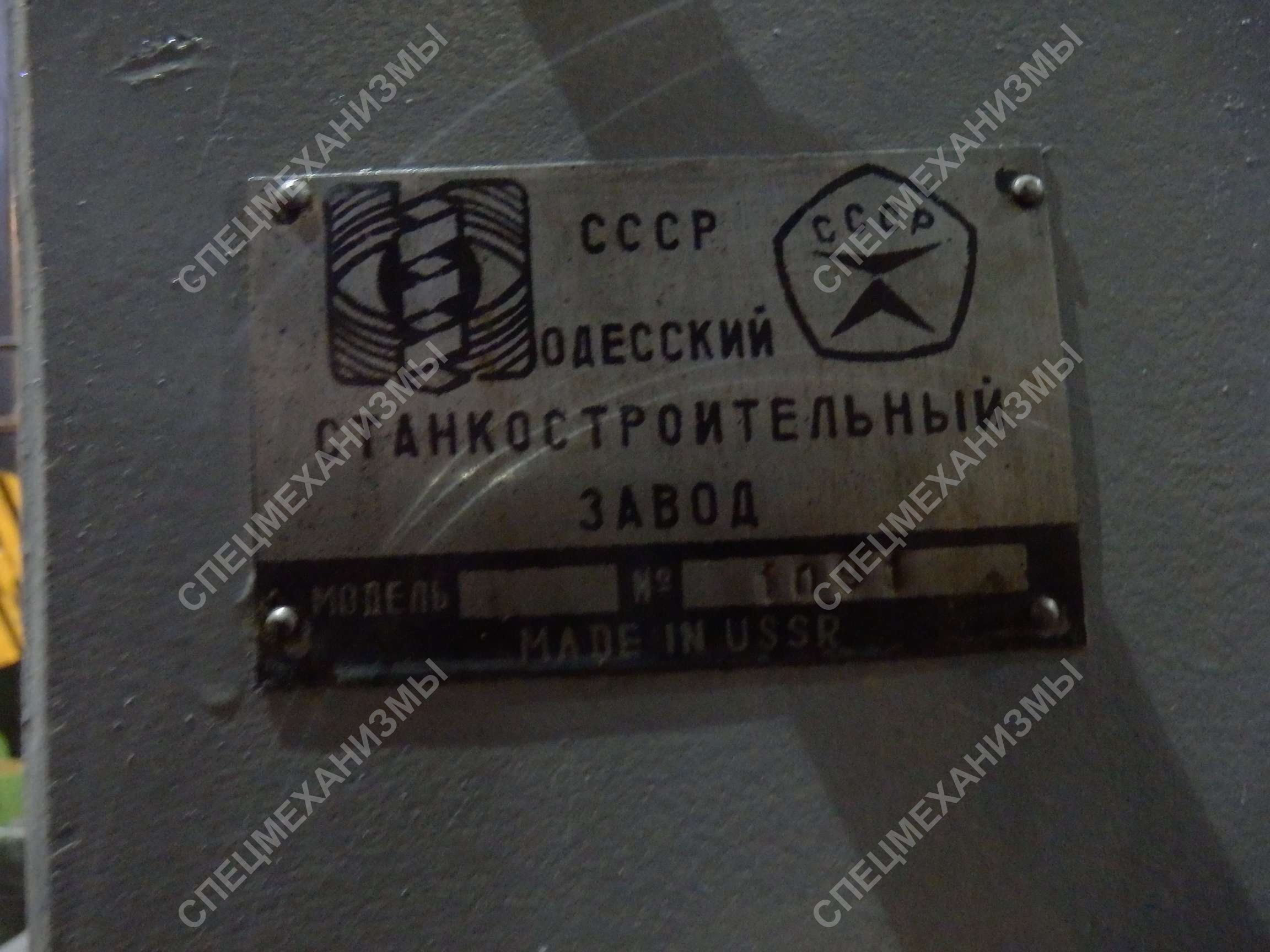

Токарно-винторезный станок особо высокой точности мод. 16М05А предназначен для выполнения различных токарных работ в центрах, цанговом и кулачковом патронах, планшайбе. Для нарезания метрических, дюймовых и модульных резьб. Станок применяется в точном машиностроении, а также в приборостроительной, радиотехнической, инструментальной промышленности. Место производства - Одесса.
Особенности конструкции:
- Широкий диапазон чисел оборотов и подач обеспечивает производительную обработку при хорошем качестве поверхности.
- Бесступенчатое управление скоростями шпинделя позволяет подготовить переключение во время работы станка и быстро осуществить его в нужный момент.
- Мнемоническое управление подачами обеспечивается одной рукояткой, направление включения которой совпадает с направлением выбранного перемещения суппорта с резцовой головкой.

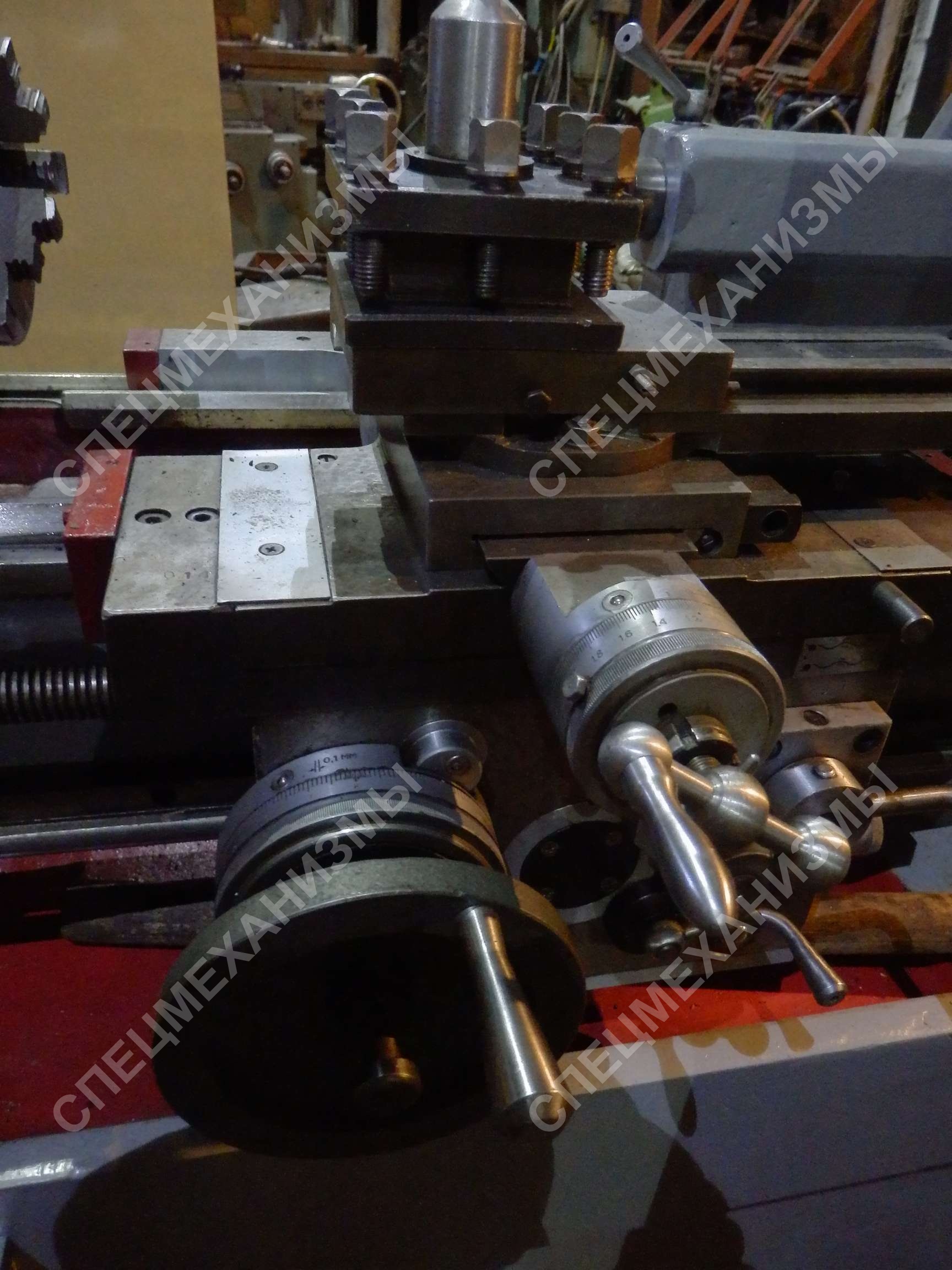

- Безазорная фиксация резцовой головки обеспечивает высокую жесткость и точность установки.
- Ходовой винт смазывается автоматически при нарезании резьбы.

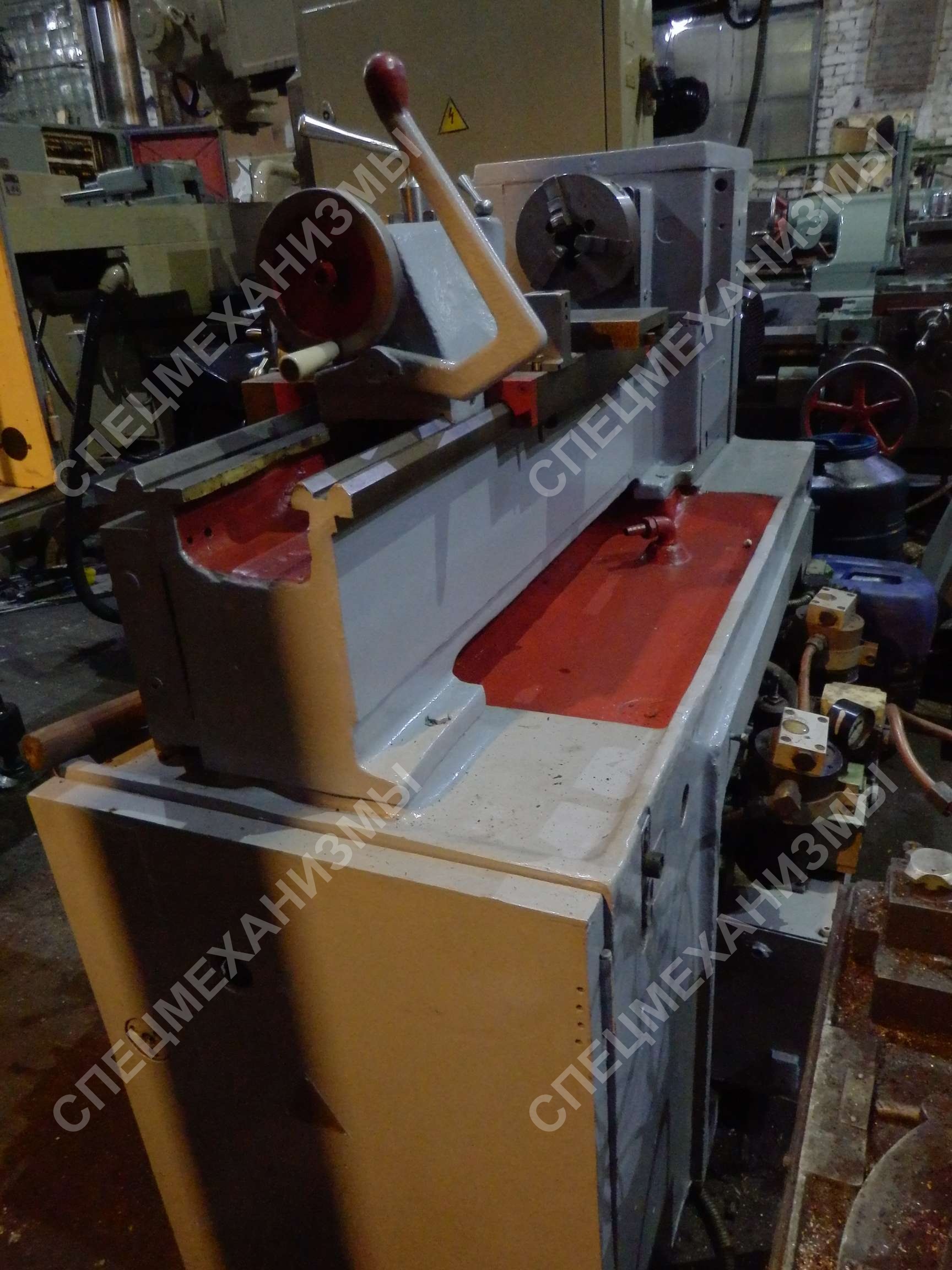

- Станина станка изготовлена из высокопрочного чугуна, направляющие закалены токами высокой частоты и отшлифованы.
- Механизм останова, расположенный в фартуке, предохраняет механизмы подач от перегрузок, а также позволяет работать по жесткому упору при точении.
| Технические характеристики станка: | 16М05А |
|---|---|
| Класс точности по ГОСТ 8-82 | А |
| Максимальная длина обрабатываемого изделия, мм | 500 |
| Максимальный диаметр обрабатываемой заготовки, мм: | |
| над станиной | 250 |
| над суппортом | 145 |
| Максимальный диаметр прутка, обрабатываемого в патроне, мм | 25 |
| Конец шпинделя по ГОСТ 12593-72 | 4К |
| Размер внутреннего конуса шпинделя по ГОСТ 25557-82 | Морзе 4 |
| Размер внутреннего конуса пиноли задней бабки | Морзе 3 |
| Перемещение пиноли, мм | 85 |
| Частота вращения шпинделя, об/мин | 30-3000 |
| Максимальное сечение резца, мм | 16х16 |
| Продольная подача, мм/об | 0.02-0,35 |
| Поперечная подача, мм/об | 0.01-0.175 |
| Шаг нарезаемой резьбы: | |
| метрической, мм | 0,2-28 |
| модульной, модули | 0.1-14 |
| дюймовой, ниток на " | 96-5 |
| Мощность привода главного движения, кВт | 1,5 |
| Габаритные размеры: | |
| длина, мм | 1510 |
| ширина, мм | 725 |
| высота, мм | 1360 |
| Масса станка, кг | 705 |
