Горизонтально-расточной станок TOS W100 (Чехия)
Стоимость: Уточняйте

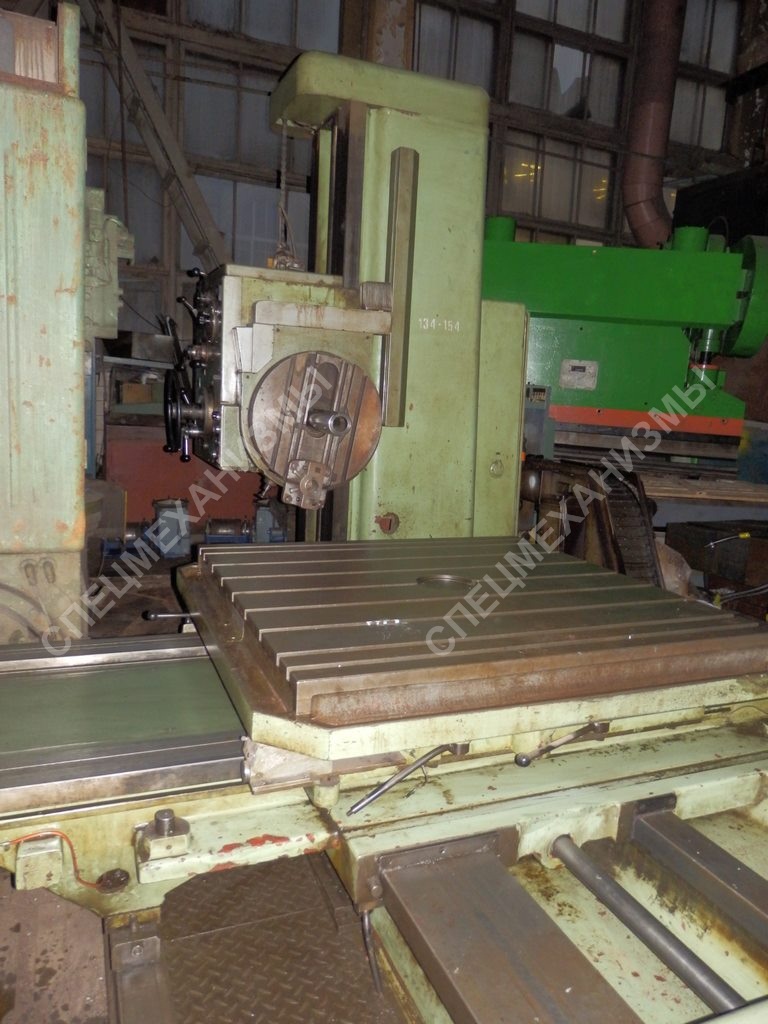

Горизонтально-расточной станок серии W100 с ручным управлением предназначен для штучного и мелкосерийного производства. Станок обладает высокой эксплуатационной надежностью. Имеет классическую продольную компоновку с неподвижной стойкой, выдвижным шпинделем и поворотным столом с крестообразным перемещением. Универсальность применения станка расширяет встроенная планшайба на шпиндельной бабке. Станок W100 отличается простотой и низкой стоимостью эксплуатации при высокой жесткости и производительности.

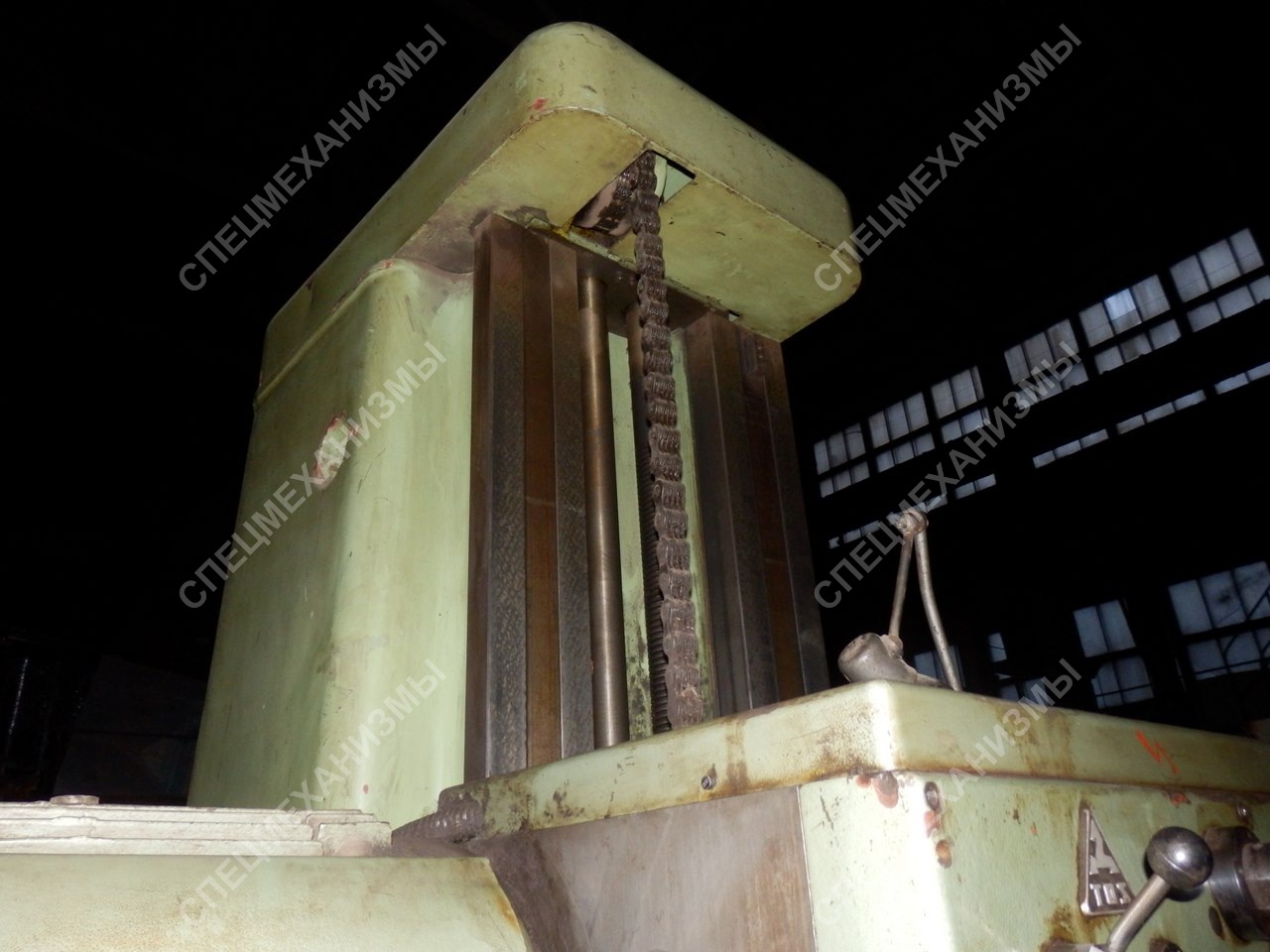

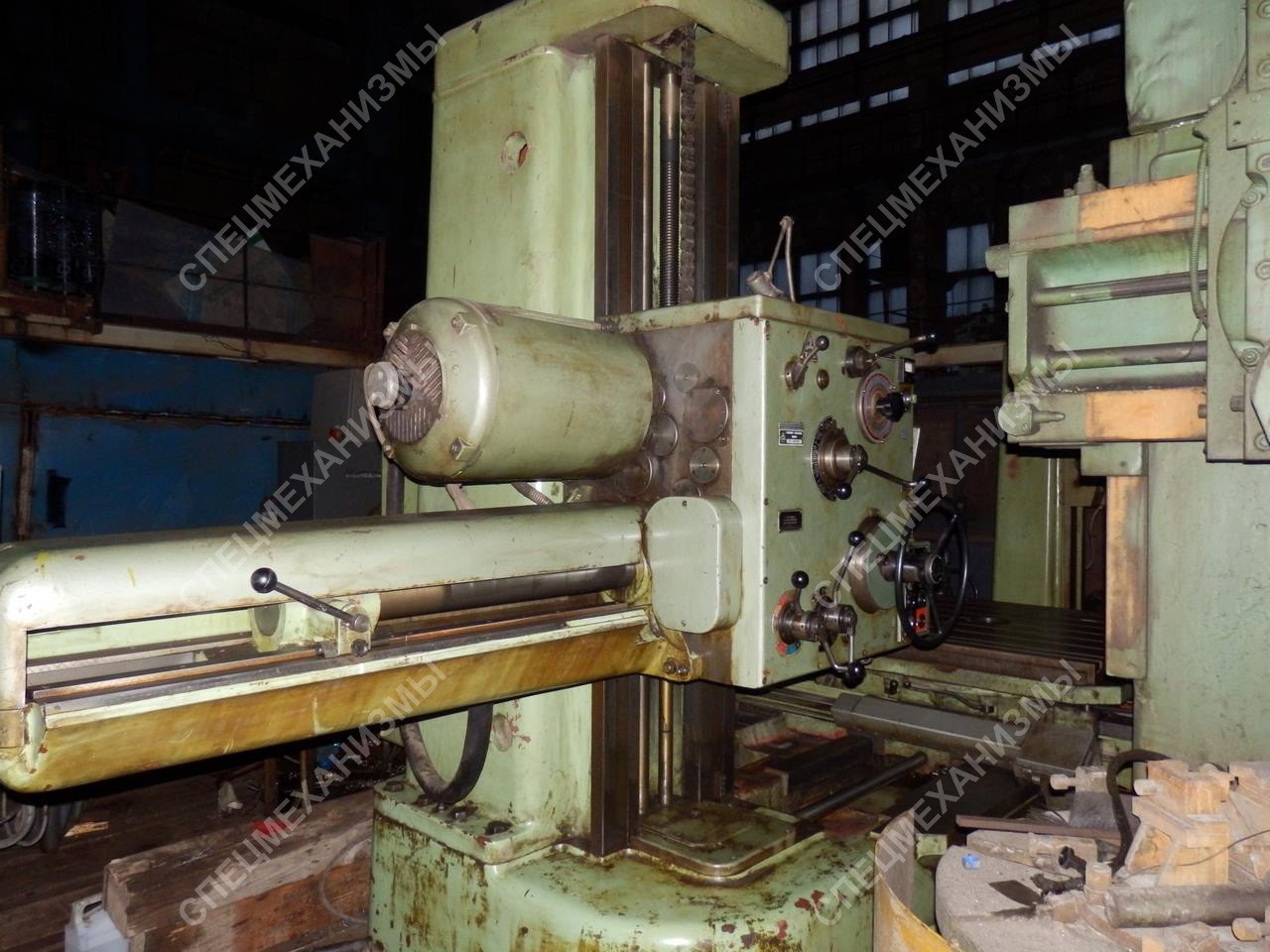

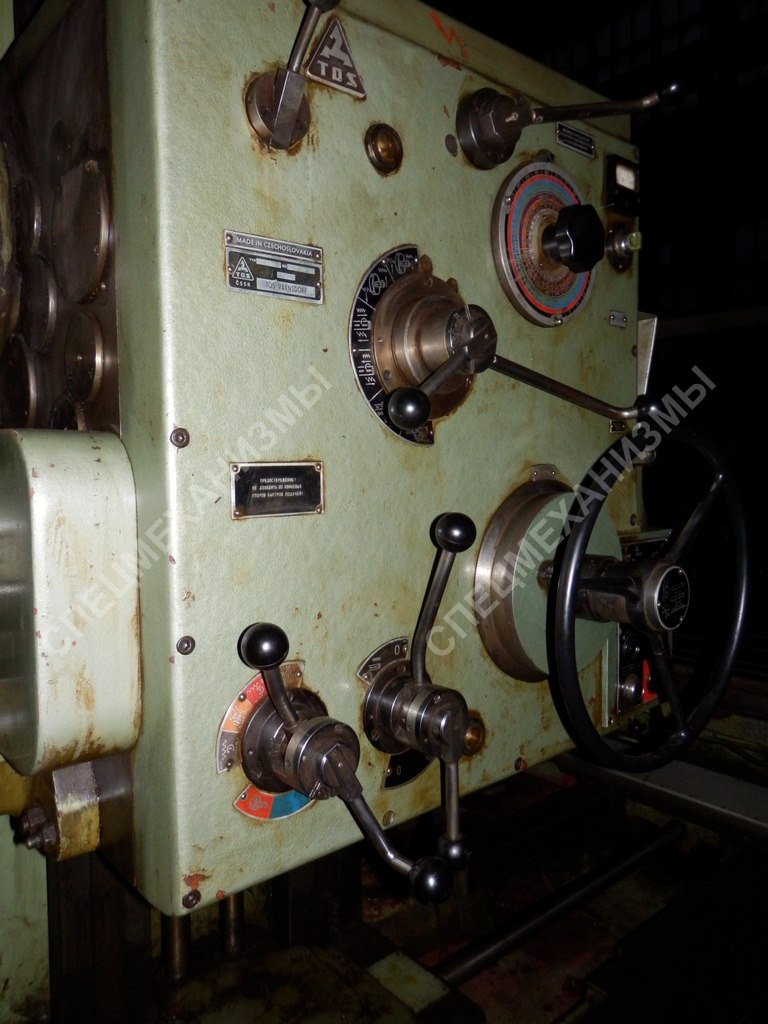

Станок состоит из неподвижного продольного основания, по которому на поперечно-подвижных каретках (ось X) и на крестообразных продольно-подвижных каретках (ось Z) перемещается поворотный стол (ось B). На стойке вертикально перемещается шпиндельная бабка (ось Y). В шпиндельной бабке находится выдвижной шпиндель (ось W).
Технические характеристики | |
---|---|
Диаметр шпинделя, мм | 100 |

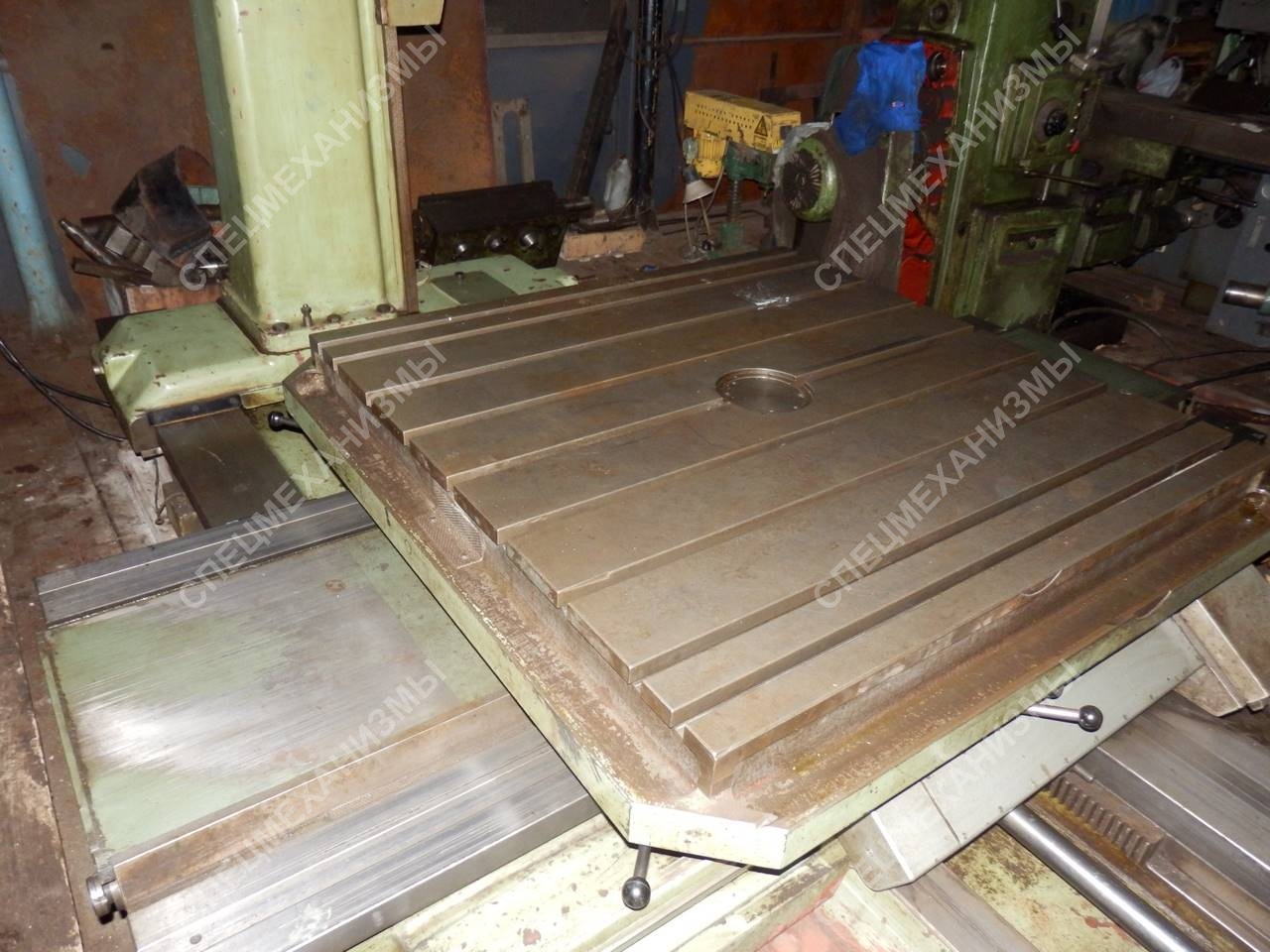

Размер поворотного стола, мм | 1250 х 1250 |
Грузоподъёмность стола 1250 x 1250, кг | 3000 |
Конус шпинделя | Морзе 6 |
Диапазон оборотов шпинделя, мин-1 | 7,1 - 1120 |
Количество ступеней оборотов шпинделя, шт. | 23 |
Мощность главного двигателя, кВт | 11 |
Скорость вращения главного двигателя, мин-1 | 1460 |
Максимальный крутящий момент на шпинделе, Нм | 3350 |
Минимальный крутящий момент на шпинделе, Нм | 78,5 |
Поперечное перемещение стола - ось Х, мм | 1600 |
Продольное перемещение стола - ось Z, длинная станина, мм | 1250 |
Продольное перемещение стола - ось Z, длинная станина (без опоры борштанги), мм | 1750 |
Вертикальное перемещение шпиндельной бабки - ось Y, мм | 1120 |
Выдвижение шпинделя - ось W, мм | 900 |
Размер зажимных T пазов стола, мм | 22 H8 |
Диаметр /глубина центрального отверстия стола, мм | 180H6 / 6 |
Рабочие подачи | |
- фрезерные - X, Y, Z, W (18 ступеней), мм/мин | 18 - 900 |
- сверлильные - X, Y, Z, W, задвижка (32 ступеней), мм / об | 0,02 - 12 |
- вращение стола на диапазоне 1000 мм, мм/мин | 18/ 25-1400 |
Резьбонарезные подачи по осям X, Y, Z, W, U, (метрические, 18 ступеней), мм / об | 0,25 - 12 |
Резьбонарезные подачи по осям X, Y, Z, W, U (дюймовые, 18 ступеней), ход / 1 | 120 - 2,5 |
Ускоренная подача по осям X, Y, Z, W, U, мм / мин | 2800 |
Ускоренная подача вращения стола - ось B, мин-1 | 1 |
Диаметр планшайбы, мм | 600 |
Максимальный обрабатываемый диаметр планшайбой, мм | 900 |
Диаметр/глубина центрального отверстия планшайбы, мм | 280 H6 / 8 |
Выдвижение резцовой каретки планшайбы - ось U, мм | 210 |
Максимальный диаметр торцовой обработки, мм | 900 |
Количество ступеней диапазонов оборотов планшайбы, шт. | 16 |
Диапазон оборотов планшайбы, мм | 7,1 - 224 |
Суммарная потребляемая мощность, кВА | 15 |
Общий вес станка, кг | 15500 |
Габариты станка (длина х ширина х высота), мм | 6710х3450х3000 |
